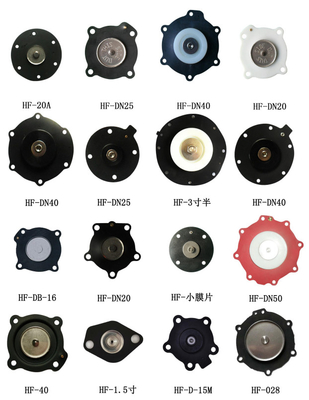

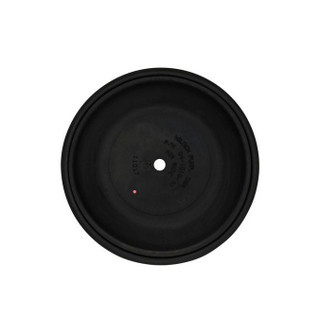

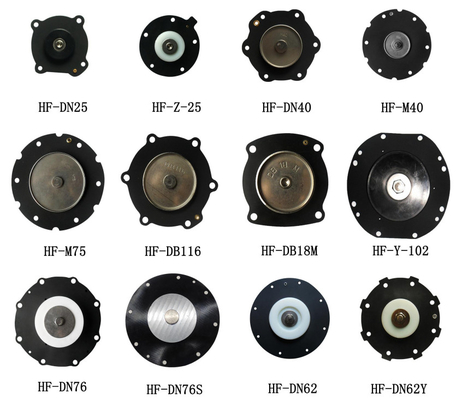

NBR FKM Diyafram Contaları Diyaframlı Varil Pompalar için O-ringler Katı Madde Diyaframlı Pompalar
Giriiş:
Diyaframlı pompa, pnömatik diyaframlı pompa ve elektrikli diyaframlı pompa olarak ikiye ayrılır, adından da anlaşılacağı gibi, pnömatik diyaframlı pompa, pozitif yer değiştirme pompasının ileri geri hareket eden bir diyafram oluşturmak için güç olarak basınçlı hava kullanan türdür.Çalışma prensibi ve elektrikli diyaframlı pompa, dalgıç pompaya benzer, çünkü diyaframlı pompanın çalışma prensibinin özellikleri, diyaframlı pompa kullanımı sürecinde diyafram önemli bir aksesuar haline gelir, ancak aynı zamanda pozitif yer değiştirme özellikle önemlidir. .
Özellikler:
• İyi esneklik, yaşlanma karşıtı, güçlü sızdırmazlık.
• Yüksek ve düşük sıcaklık direnci, aşınma direnci, yağ direnci, asit ve alkali direnci, korozyon direnci.
Özellikler:
| Not: O-ring malzemesinin sertliği, sızdırmazlık performansını değerlendirmek için en önemli göstergedir.O-ring'in sertliği, O-ring'in sıkıştırma miktarını ve oluğun izin verilen maksimum ekstrüzyon boşluğunu belirler.Shore A70'in nitril contası, hizmet koşullarının çoğunu karşılayabildiğinden, sızdırmazlık malzemesi için özel bir talimat yoksa, genellikle Shore A70'in nitril kauçuğunu kullanın. | |||||
| Basınç (Mpa) | O-ring Bölüm Çapı (W) | ||||
| 1.78 | 2.62 | 3.53 | 5.33 | 7.00 | |
| Shore sertliği(A70) | |||||
| ≤3,50 | 0.08 | 0.09 | 0.10 | 0.13 | 0,15 |
| ≤7.00 | 0,05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤10.50 | 0.03 | 0.04 | 0,05 | 0.07 | 0.08 |
| Shore sertliği(A80) | |||||
| ≤3,50 | 0.10 | 0.13 | 0,15 | 0,18 | 0.20 |
| ≤7.00 | 0.08 | 0.09 | 0.10 | 0.13 | 0,15 |
| ≤10.50 | 0,05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤14.00 | 0.03 | 0.04 | 0,05 | 0.07 | 0.08 |
| ≤17,50 | 0.02 | 0.02 | 0.03 | 0.03 | 0.04 |
| Shore sertliği(A90) | |||||
| ≤3,50 | 0.13 | 0,15 | 0.20 | 0.23 | 0,25 |
| ≤7.00 | 0.10 | 0.13 | 0,15 | 0,18 | 0.20 |
| ≤10.50 | 0.07 | 0.09 | 0.10 | 0.13 | 0,15 |
| ≤14.00 | 0,05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤17,50 | 0.04 | 0,05 | 0.07 | 0.08 | 0.09 |
| ≤21.00 | 0.03 | 0.04 | 0,05 | 0.07 | 0.08 |
| ≤35.00 | 0.02 | 0.03 | 0.03 | 0.04 | 0.04 |
| ※Basınç 5MPa'yı aştığında, tutma halkası kullanılması önerilir. ※Statik sızdırmazlık uygulamaları için önerilen uyum H7/g6'dır. |
|||||
| Özellikler (iç çap x tel çapı) | ||
| 1,8×1,8 | 26,5×1,8 | 19×2.65 |
| 2,24×1,8 | 28×1.8 | 20×2.65 |
| 2,5×1,8 | 29×1.8 | 21,2×2,65 |
| 2,8×1,8 | 30×1.8 | 22,4×2,65 |
| 2×1.8 | 31,5×1,8 | 23,6×2,65 |
| 3,15×1,8 | 32,5×1,8 | 25,8×2,65 |
| 3,55×1,8 | 33,5×1,8 | 25×2.65 |
| 3,75×1,8 | 34,5×1,8 | 26,5×2,65 |
| 4,5×1,8 | 35,5×1,8 | 28×2.65 |
| 4,87×1,8 | 36,5×1,8 | 30×2.65 |
| 4×1.8 | 37,5×1,8 | 31,5×2,65 |
| 5,15×1,8 | 38,7×1,8 | 32,5×2,65 |
| 5.3×1.8 | 40×1.8 | 33,5×2,65 |
| 5.6×1.8 | 41,2×1,8 | 34,5×2,65 |
| 5×1.8 | 42,3×1,8 | 35,5×2,65 |
| 6.3×1.8 | 43,7×1,8 | 36,5×2,65 |
| 6.7×1.8 | 45×1.8 | 37,5×2,65 |
| 6.9×1.8 | 46,2×1,8 | 38,7×2,65 |
| 6×1.8 | 47,5×1,8 | 40×2.65 |
| 7.1×1.8 | 48,5×1,8 | 41,2×2,65 |
| 7.6×1.8 | 48,7×1,8 | 42,3×2,65 |
| 8,5×1,8 | 50×1.8 | 43,7×2,65 |
| 8,75×1,8 | 65×1.8 | 45×2.65 |
| 8×1.8 | 67,4×1,8 | 46,2×2,65 |
| 9,5×1,8 | 71×1.8 | 47,5×2,65 |
| 9×1.8 | 93,4×1,8 | 48,7×2,65 |
| 10.6×1.8 | 133,4×1,8 | 50×2.65 |
| 10×1.8 | 7.1×2.65 | 51,5×2,65 |
| 11,2×1,8 | 7.6×2.65 | 53×2.65 |
| 11,8×1,8 | 8,5×2,65 | 54,5×2,65 |
| 12,5×1,8 | 8,75×2,65 | 56×2.65 |
| 13,2×1,8 | 8×2.65 | 58×2.65 |
| 13,5×1,8 | 9,5×2,65 | 60×2.65 |
| 14×1.8 | 9×2.65 | 61,5×2,65 |
| 15×1.8 | 10.6×2.65 | 63×2.65 |
| 16×1.8 | 10×2.65 | 65×2.65 |
| 17×1.8 | 10,5×2,65 | 67×2.65 |
| 18×1.8 | 11,2×2,65 | 69×2.65 |
| 19×1.8 | 11,8×2,65 | 71×2.65 |
| 20×1.8 | 12,5×2,65 | 73×2.65 |
| 21,2×1,8 | 13,2×2,65 | 74,4×2,65 |
| 22,4×1,8 | 14×2.65 | 74×2.65 |
| 22×1.8 | 15×2.65 | 75×2.65 |
| 23,6×1,8 | 16×2.65 | 76×2.65 |
| 25,8×1,8 | 17×2.65 | 80×2.65 |
| 25×1.8 | 18×2.65 | 85×2.65 |
| Özellikler (iç çap x tel çapı) | ||
| 90×2.65 | 51,5×3,55 | 195×3.55 |
| 95×2.65 | 53×3.55 | 200×3.55 |
| 100×2.65 | 54,5×3,55 | 206×3.55 |
| 106×2.65 | 56×3.55 | 225×3.55 |
| 109×2.65 | 58×3.55 | 236×3.55 |
| 112×2.65 | 60×3.55 | 258×3.55 |
| 115×2.65 | 61,5×3,55 | 260×3.55 |
| 118×2.65 | 63×3.55 | 265×3.55 |
| 125×2.65 | 65×3.55 | 280×3.55 |
| 128×2.65 | 67×3.55 | 304×3.55 |
| 132×2.65 | 69×3.55 | 345×3.55 |
| 136×2.65 | 71×3.55 | 40×5.3 |
| 140×2.65 | 73×3.55 | 41,2×5,3 |
| 150×2.65 | 75×3.55 | 42,3×5,3 |
| 160×2.65 | 77,5×3,55 | 43,7×5,3 |
| 170×2.65 | 80×3.55 | 45×5.3 |
| 180×2.65 | 82,5×3,55 | 46,2×5,3 |
| 18×3.55 | 85×3.55 | 47,5×5,3 |
| 19×3.55 | 87,5×3,55 | 48,7×5,3 |
| 20×3.55 | 90×3.55 | 50×5.3 |
| 21,2×3,55 | 92,5×3,55 | 51,5×5,3 |
| 22,4×3,55 | 95×3.55 | 53×5.3 |
| 23,6×3,55 | 97,5×3,55 | 54,5×5,3 |
| 25,8×3,55 | 100×3.55 | 56×5.3 |
| 25×3.55 | 103×3.55 | 58×5.3 |
| 26,5×3,55 | 106×3.55 | 60×5.3 |
| 28×3.55 | 109×3.55 | 61,5×5,3 |
| 30×3.55 | 112×3.55 | 63×5.3 |
| 31,5×3,55 | 115×3.55 | 65×5.3 |
| 32,5×3,55 | 118×3.55 | 67×5.3 |
| 33,5×3,55 | 122×3.55 | 69×5.3 |
| 34,5×3,55 | 125×3.55 | 71×5.3 |
| 35,5×3,55 | 128×3.55 | 73×5.3 |
| 36,5×3,55 | 132×3.55 | 75×5.3 |
| 37,5×3,55 | 136×3.55 | 77,5×5,3 |
| 38,5×3,55 | 140×3.55 | 80×5.3 |
| 38,7×3,55 | 145×3.55 | 82,5×5,3 |
| 40×3.55 | 150×3.55 | 85×5.3 |
| 41,2×3,55 | 155×3.55 | 87,5×5,3 |
| 42,3×3,55 | 160×3.55 | 90×5.3 |
| 43,7×3,55 | 165×3.55 | 92,5×5,3 |
| 45×3.55 | 170×3.55 | 95×5.3 |
| 46,2×3,55 | 175×3.55 | 97,5×5,3 |
| 47,5×3,55 | 180×3.55 | 100×5.3 |
| 48,7×3,55 | 185×3.55 | 103×5.3 |
| 50×3.55 | 190×3.55 | 106×5.3 |
