FF MF MM Şekilli Kauçuk Amortisör
Kauçuğun sönümleme özellikleri:
Kauçuk amortisörlerin bu kadar yaygın kullanılmasının nedeni kauçuğun aşağıdaki özelliklerini etkin bir şekilde kullanmalarıdır:
1. Kauçuk yüksek elastikiyete ve viskoelastisiteye sahiptir;
2. Çelik malzemeyle karşılaştırıldığında kauçuğun deformasyonu büyük ve modülü küçüktür;
3. Kauçuğun darbe sertliği, dinamik sertlikten daha büyüktür ve dinamik sertlik, darbe deformasyonunu ve dinamik deformasyonu azaltmaya yardımcı olan statik sertlikten daha büyüktür;
4, kauçuk şekli serbestçe seçilebilir, sertlik formül tasarımına göre ayarlanabilir, farklı sertlik ve mukavemet yönlerinin gereksinimlerini karşılayabilir.
Amortisörü seçtiğimizde önce onun özelliklerini anlamalıyız, sonra seçeceğimiz ortam aracılığıyla kauçuk amortisörün özellikleri, şeklinin talebe göre tasarlanabilmesi, sertliğinin ayarlanabilir olması, yaydan daha büyük sönümleme oranı sağlamasıdır. , kesme, çekme, basma, montajı daha kolaydır.Amortisörlerin malzemesini seçerken amortisörlerin kullanım ortamını belirlememiz gerekir.Malzeme doğru seçilirse amortisörün performansı ve ömrü büyük ölçüde artırılabilir.

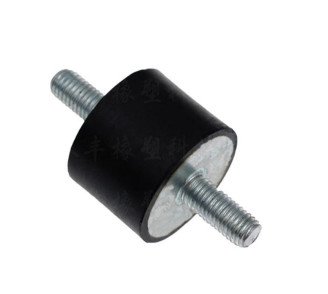

Standart-MM
| Modeli | D | H | M×1 |
Sertlik 45(daN/mm) |
Sertlik 60(daN/mm) |
Sertlik 70(daN/mm) |
Sıkıştırma (mm) |
| 1008MM10 | 10 | 8 | M4×10 | 3.8 | 7.2 | 11.3 | 1.6 |
| 1508MM10 | 15 | 8 | M4×10 | 12.8 | 23.5 | 32.5 | 1.6 |
| 1510MM10 | 15 | 10 | M4×10 | 8.6 | 14.7 | 21.1 | 1.8 |
| 1615MM10 | 16 | 15 | M4×10 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1815MM16 | 18 | 15 | M6×16 | 17.2 | 32.5 | 45.0 | 1.7 |
| 2008MM18 | 20 | 8 | M6×18 | 19.2 | 35.0 | 48.3 | 1.6 |
| 2015MM18 | 20 | 15 | M6×18 | 7.5 | 14.2 | 19.2 | 3.0 |
| 2020MM18 | 20 | 20 | M6×18 | 4.4 | 8.1 | 11.3 | 4.0 |
| 2025MM18 | 20 | 25 | M6×18 | 3.0 | 5.5 | 7.7 | 5.0 |
| 2030MM18 | 20 | 30 | M6×18 | 2.0 | 3.7 | 5.2 | 6.0 |
| 2510MM18 | 25 | 10 | M6×18 | 27.8 | 53.3 | 73.3 | 2.0 |
| 2515MM18 | 25 | 15 | M6×18 | 15.0 | 28.3 | 40.0 | 3.0 |
| 2520VM18 | 25 | 20 | M6×18 | 10.0 | 18.1 | 24.4 | 4.0 |
| 2520MM20 | 25 | 20 | M8×20 | 10.0 | 18.1 | 24.4 | 4.0 |
| 2522MM20 | 25 | 22 | M8×20 | 8.0 | 15.0 | 20.0 | 4.4 |
| 2525MM18 | 25 | 25 | M6×18 | 5.9 | 11.0 | 15.2 | 5.0 |
| 2525MM20 | 25 | 25 | M8×20 | 5.9 | 11.0 | 15.2 | 5.0 |
| 2530MM18 | 25 | 30 | M6×18 | 4.3 | 8.1 | 10.7 | 6.0 |
| 2530MM20 | 25 | 30 | M8×20 | 4.3 | 8.1 | 10.7 | 6.0 |
| 254OMM20 | 25 | 40 | M8×20 | 2.7 | 5.3 | 7.2 | 6.0 |
| 3015MM20 | 30 | 15 | M8×20 | 20.0 | 37.3 | 51.8 | 3.0 |
| 3020MM20 | 30 | 20 | M8×20 | 12.5 | 23.8 | 31.9 | 4.0 |
| 3025MM20 | 30 | 25 | M8×20 | 8.1 | 11.2 | 15.4 | 5.0 |
| 3030MM14 | 30 | 30 | M6×14 | 5.8 | 10.8 | 14.6 | 6.0 |
| 3030MV20 | 30 | 30 | M8×20 | 5.8 | 10.8 | 14.6 | 6.0 |
| 3035MM23 | 30 | 35 | M8×23 | 5.1 | 9.2 | 12.3 | 7.0 |
| 3040MM20 | 30 | 40 | M8×20 | 4.5 | 7.6 | 10.0 | 8.0 |
| 3540MM23 | 35 | 40 | M8×23 | 6.3 | 9.9 | 12.8 | 10.0 |
| 4015MM23 | 40 | 15 | M8×23 | 33.1 | 62.3 | 86.4 | 3.0 |
| 4020MM23 | 40 | 20 | M8×23 | 25.6 | 48.1 | 66.3 | 4.0 |
| 4020MM25 | 40 | 20 | M10×25 | 25.6 | 48.1 | 66.3 | 4.0 |
| 4025MM25 | 40 | 25 | M10×25 | 18.1 | 33.8 | 46.2 | 5.0 |
| 4025MM28 | 40 | 25 | M12×28 | 18.1 | 33.8 | 46.2 | 5.0 |
| 4028MM25 | 40 | 28 | M10×25 | 14.6 | 27.1 | 37.1 | 5.6 |
| 4030MM23 | 40 | 30 | M8×23 | 12.7 | 23.8 | 33.5 | 6.0 |
| 4030VV25 | 40 | 30 | M10×25 | 12.7 | 23.8 | 33.5 | 6.0 |
| 4035MM23 | 40 | 35 | M8×23 | 9.7 | 18.1 | 25.2 | 7.0 |
| 4035MM25 | 40 | 35 | M10×25 | 9.7 | 18.1 | 25.2 | 7.0 |
| 4040MM23 | 40 | 40 | M8×23 | 8.1 | 15.0 | 20.6 | 8.0 |
| 4040MM25 | 40 | 40 | M10×25 | 8.1 | 15.0 | 20.6 | 8.0 |
| 4045MM25 | 40 | 45 | M10×25 | 6.8 | 12.7 | 17.0 | 9.0 |

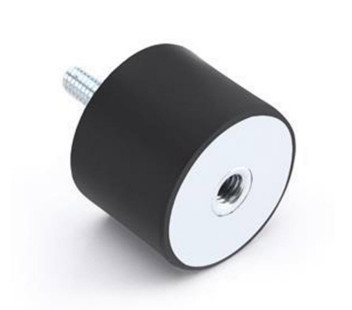

Standart-MF
| Modeli | D | H | D | M×1 |
Sertlik 45(daN/mm) |
Sertlik 60(daN/mm) |
Sertlik 70(daN/mm) |
Sıkıştırma (mm) |
| 1008MF10 | 10 | 8 | M4 | M4×10 | 4.0 | 7.3 | 10.3 | 1.6 |
| 101OMF10 | 10 | 10 | M4 | M4×10 | 4.0 | 7.5 | 10.5 | 1.9 |
| 1508MF10 | 15 | 8 | M4 | M4×10 | 12.8 | 23.5 | 32.5 | 1.6 |
| 161OMF10 | 16 | 10 | M4 | M4×12 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1610MF12 | 16 | 10 | M5 | M5×12 | 6.5 | 12.2 | 15.8 | 3.0 |
| 1615MF10 | 16 | 15 | M4 | M4×10 | 4.6 | 8.5 | 11.8 | 3.0 |
| 2008MF18 | 20 | 8 | M6 | M6×18 | 19.2 | 35.0 | 48.3 | 1.6 |
| 2015MF18 | 20 | 15 | M6 | M6×18 | 7.8 | 7.8 | 7.8 | 3.0 |
| 2020MF18 | 20 | 20 | M6 | M6×18 | 4.5 | 8.4 | 11.6 | 4.0 |
| 2025MF18 | 20 | 25 | M6 | M6×18 | 3.1 | 5.6 | 8.0 | 5.0 |
| 2030MF18 | 20 | 30 | M6 | M6×18 | 2.1 | 3.8 | 5.3 | 6.0 |
| 2508MF18 | 25 | 8 | M6 | M6×18 | 27.8 | 53.3 | 73.3 | 2.0 |
| 2508MF20 | 25 | 8 | M8 | M8×20 | 27.8 | 53.3 | 73.3 | 2.0 |
| 251OMF20 | 25 | 10 | M8 | M8×20 | 24.3 | 42.0 | 57.9 | 2.5 |
| 2515MF18 | 25 | 15 | M6 | M6×18 | 15.4 | 29.2 | 40.8 | 3.0 |
| 2520MF18 | 25 | 20 | M6 | M6×18 | 10.3 | 18.8 | 25.0 | 4.0 |
| 2520MF20 | 25 | 20 | M8 | M8×20 | 10.3 | 18.8 | 25.0 | 4.0 |
| 2522MF20 | 25 | 22 | M8 | M8×20 | 8.2 | 15.6 | 20.6 | 4.4 |
| 2525MF18 | 25 | 25 | M6 | M6×18 | 6.1 | 11.4 | 15.7 | 5.0 |
| 2525MF20 | 25 | 25 | M8 | M8×20 | 6.1 | 11.4 | 15.7 | 5.0 |
| 2530MF18 | 25 | 30 | M6 | M6×18 | 4.4 | 8.5 | 11.1 | 6.0 |
| 2530MF20 | 25 | 30 | M8 | M8×20 | 4.4 | 8.5 | 11.1 | 6.0 |
| 3015MF20 | 30 | 15 | M8 | M8×20 | 20.9 | 30.3 | 53.6 | 3.0 |
| 302OMF20 | 30 | 20 | M8 | M8×20 | 13.1 | 22.4 | 33.1 | 4.0 |
| 3025MF20 | 30 | 25 | M8 | M8×20 | 8.3 | 14.3 | 19.5 | 5.0 |
| 303OMF20 | 30 | 30 | M8 | M8×20 | 6.0 | 11.2 | 15.0 | 6.0 |
| 304OMF20 | 30 | 40 | M8 | M8×20 | 4.0 | 7.8 | 10.3 | 8.0 |
| 4020MF23 | 40 | 20 | M8 | M8×23 | 26.3 | 49.4 | 68.1 | 4.0 |
| 4020MF25 | 40 | 20 | M10 | M10×25 | 26.3 | 49.4 | 68.31 | 4.0 |
| 4025MF25 | 40 | 25 | M10 | M10×25 | 18.6 | 34.8 | 47.6 | 5.0 |
| 4028MF25 | 40 | 28 | M10 | M10×25 | 15.0 | 27.9 | 38.3 | 5.6 |
| 4030MF23 | 40 | 30 | M8 | M8×23 | 13.1 | 24.6 | 34.2 | 6.0 |

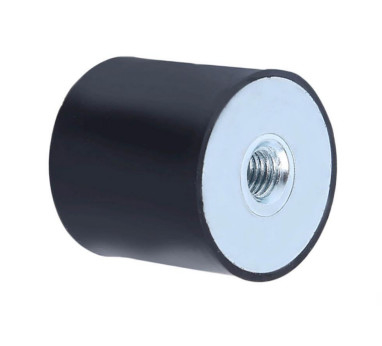

Standart-FF
| Modeli | D | H | M×1 |
Sertlik 45(daN/mm) |
Sertlik 60(daN/mm) |
Sertlik 70(daN/mm) |
Sıkıştırma (mm) |
| 2015FF06 | 20 | 15 | M6 | 7.9 | 14.8 | 20.5 | 3.0 |
| 2020FF06 | 20 | 20 | M6 | 4.6 | 8.6 | 11.8 | 4.0 |
| 2025FF06 | 20 | 25 | M6 | 3.2 | 3.2 | 3.2 | 5.0 |
| 2030FF06 | 20 | 30 | M6 | 2.2 | 3.8 | 5.4 | 6.0 |
| 2515FF06 | 25 | 15 | M6 | 15.7 | 30.0 | 42.0 | 3.0 |
| 2520FF06 | 25 | 20 | M6 | 10.5 | 19.4 | 25.6 | 4.0 |
| 2525FF06 | 25 | 25 | M8 | 6.2 | 11.9 | 16.2 | 5.0 |
| 2530FF08 | 25 | 30 | M8 | 4.8 | 8.9 | 11.5 | 6.0 |
| 3020FF08 | 30 | 20 | M8 | 12.6 | 24.0 | 32.0 | 4.0 |
| 3030FF08 | 30 | 30 | M8 | 6.1 | 11.5 | 15.4 | 6.0 |
| 3040FF08 | 30 | 40 | M8 | 4.1 | 8.1 | 10.6 | 8.0 |
| 4020FF08 | 40 | 20 | M8 | 26.7 | 50.8 | 73.3 | 4.0 |
| 4028FF08 | 40 | 28 | M8 | 15.4 | 28.3 | 38.8 | 5.6 |
| 4028FF10 | 40 | 28 | M10 | 15.4 | 28.3 | 38.8 | 5.6 |
| 4030FF08 | 40 | 30 | M8 | 13.5 | 25.0 | 35.0 | 6.0 |
| 4030FF10 | 40 | 30 | M10 | 13.5 | 25.0 | 35.0 | 6.0 |
| 4040FF08 | 40 | 40 | M8 | 8.6 | 15.8 | 21.7 | 8.0 |
| 4040FF10 | 40 | 40 | M10 | 8.6 | 15.8 | 21.7 | 8.0 |
| 4045FF10 | 40 | 45 | M10 | 7.3 | 13.7 | 18.8 | 9.0 |
| 5025FF10 | 50 | 25 | M10 | 36.2 | 66.7 | 91.9 | 5.0 |
Soru-Cevap
S: Ticaret şirketi veya üretici misiniz?
C: Çin'de uzun yıllara dayanan deneyime sahip endüstriyel atölye sönümleyici titreşim ve mikro titreşim emici ürünler üreticisiyiz.
S: Teslimat süreniz ne kadardır?
C: Stoklarımız varsa anında teslimat yapabiliriz.Stok yoksa adete bağlıdır, ancak normalde 20 iş gününü aşmaz.
S: Ürünün ağırlığı ve ölçüsü nedir?
C: Farklı miktarlarda farklı boyutlar, ayrıntılar için lütfen bizimle iletişime geçin.
S: Ürünler müşterinin ihtiyacına göre üretilebilir mi?
A:Evet, OEM servisi mevcuttur.
S: Hızlı teklif için bilmeniz gerekenler nelerdir?
C: OEM siparişi, model, uç bağlantı tipi, flanş standardı ve malzemesi, ortam, basınç, sıcaklık ve diğer çalışma koşulları için ayrıntılı çizim ayrıntılarına sahip olursak çok memnun oluruz.
