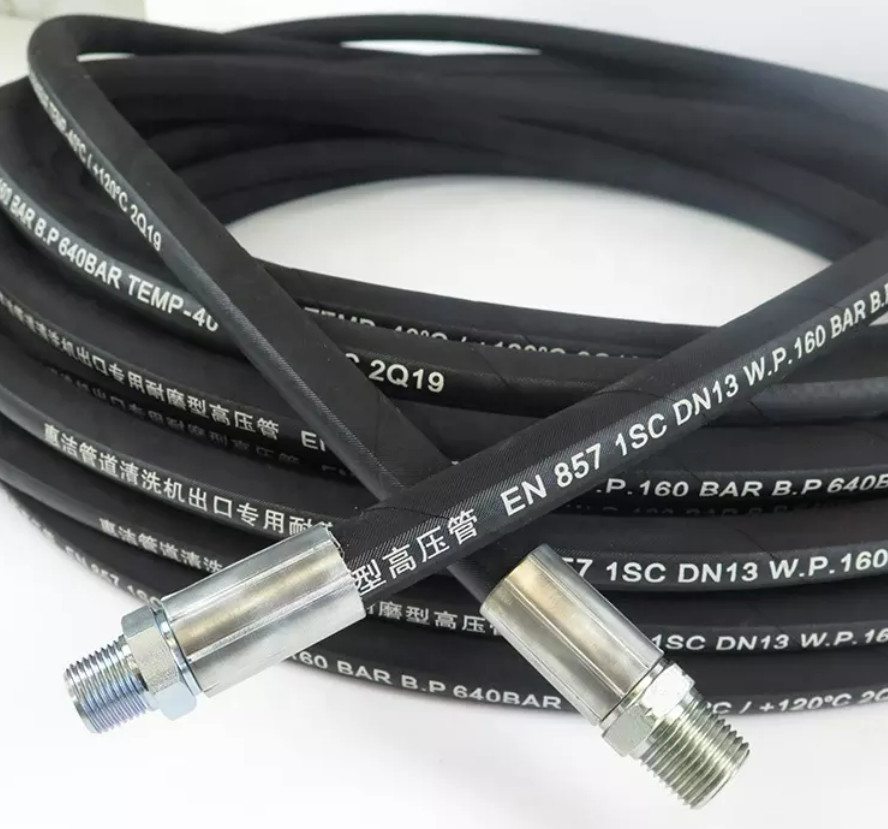

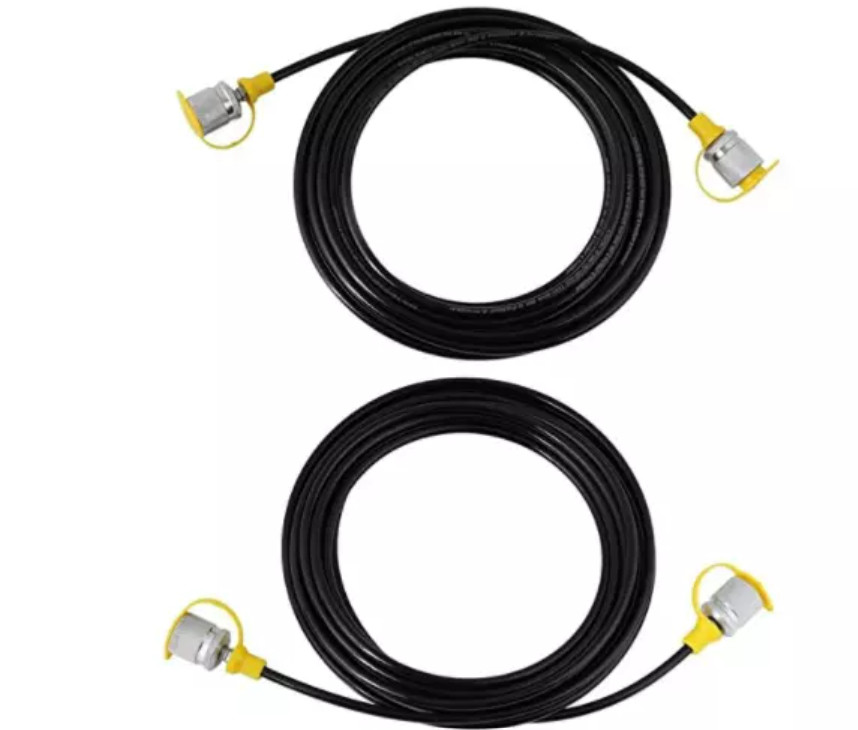

Üç Katlı Tel Örgülü Yüksek Basınçlı Hidrolik Hortum GB T3683-2011
Üretiyoruz:
Kömür madeni yüksek basınç hortumu, Kömür madeni hidrolik destek hortumu, Yüksek basınçlı yağ hortumu, Yüksek basınç hortumu Geniş çaplı örgülü hortum, Hidrolik hortum, Deniz yüzer büyük çaplı hortum, Deniz petrol taşıma yüksek basınç hortumu, vb.
Hızlı ayrıntılar:
| Kategori | Yüksek basınçlı çelik tel örgülü hortum |
| Ürün Özellikleri | 6mm-300mm |
| Uygulama alanı | Madencilik, hidrolik destek, hidrolik sistem, kesici, feng shui çalışma yüzü emülsifikasyon pompası roadheader |
| Uzunluk Ölçüsü | Mühendislik gereksinimlerine göre özelleştirilebilir |
| Çalışma Basıncı | 1-100MPA |
1. Ürün yapısı:

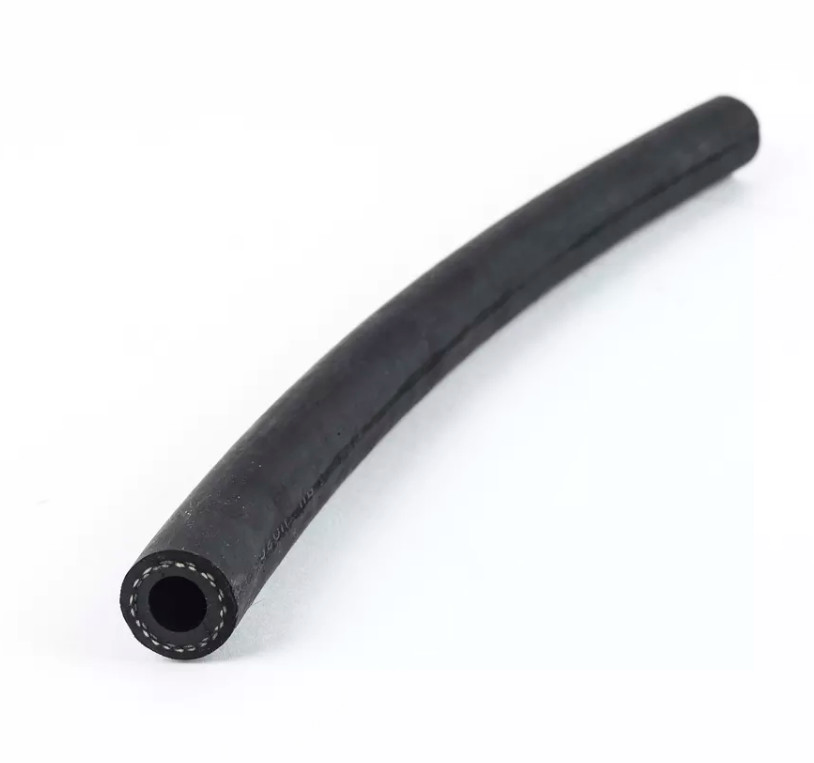

Çelik tel örgülü hortumun yapısı, sıvıya dayanıklı sentetik kauçuk iç kauçuk katman, orta kauçuk katman, I veya II veya III çelik tel örgülü takviye katmanı ve mükemmel hava koşullarına dayanıklı sentetik kauçuk dış kauçuk katmandan oluşur.
2. Ürün kullanımı:
Çelik tel takviyeli hidrolik kauçuk hortum esas olarak maden hidrolik desteği, petrol sahası madenciliği, mühendislik inşaatı, kaldırma ve nakliye, metalürjik dövme, madencilik ekipmanları, gemiler, enjeksiyon kalıplama makineleri, tarım makineleri, çeşitli takım tezgahları ve mekanizasyon ve otomatik hidrolik için kullanılır. çeşitli endüstriyel sektörlerde basınç Petrol bazlı (mineral yağ, çözünür yağ, hidrolik yağ, fuel oil, yağlama yağı gibi) sıvı, su bazlı sıvı (emülsiyon, yağ-su emülsiyonu, su gibi), gaz vb. ve sistem kullanımında belirli basınç ve sıcaklıkta sıvı iletimi.
Not: Firmamızın çelik tel örgülü hortumu GB/T3683-2011 standardına göre tasarlanıp imal edilmekte olup, ihtiyaca göre ISO/DIS1436-1985, DIN20022 ve SAE100RIAT, SAE100R2AT standardına uygun hortumlar imal edilebilmektedir.Bu standart, hint yağı bazlı ve gres bazlı sıvılar için uygun değildir.
Üç katmanlı çelik tel örgülü hortumun teknik parametreleri GB/T3683-2011
| Hortum Özellikleri |
İD |
çelik tel tabakasının çapı |
Dış çap |
İş baskısı | test basıncı | Patlama basıncı |
Küçük bükülme yarıçapı |
referans ağırlık | |||
| MPa | psi | MPa | psi | MPa | psi | ||||||
| 3-5-72 | 5±0,5 | 13,2±0,6 | 17±0,8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6±0,5 | 14,7±0,6 | 18,7±1,0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0,56 |
| 3-8-54 | 8±0,5 | 16,7±0,6 | 20,7±1,0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0,83 |
| 3-10-44 | 10±0,5 | 18,7±0,6 | 22,7±1,0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-36 | 13±0,5 | 22,2±0,8 | 26,2±1,2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 16±0,5 | 25,2±0,8 | 29,2±1,2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
| 3-19-28 | 19±0,5 | 28,2±0,8 | 32,2±1,2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
| 3-22-26 | 22±0,5 | 31,2±0,8 | 35,2±1,2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1.81 |
| 3-25-24 | 25±0,5 | 34,9±0,8 | 38,9±1,2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1.99 |
| 3-32-13 | 32±0,7 | 42,1±0,8 | 46,1±1,5 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 38±0,7 | 48,1±0,8 | 52,1±1,5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2,68 |
| 3-51-10 | 51±0,7 | 61,5±0,8 | 65,5±1,5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 |
| 3-64-6 | 64±1.0 | 74,8±1,0 | 78,8±1,5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 76±1.0 | 87,4±1,0 | 91,4±1,5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.20 |
| 3-89-4 | 89±1.0 | 100,4±1,0 | 104,4±1,5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5.55 |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1,5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 6.47 |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1,5 | 3.5 | 507 | 5.2 | 761 | 10.5 | 1521 | 1560 | 8.20 |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1,5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 203±1.0 | 218±1,5 | 224±2.0 | 2.5 | 362 | 3,75 | 544 | 7.5 | 1087 | 2300 | 14.2 |
Soru-Cevap:
S: Müşterinin özel gereksinimlerini takip edebilir misiniz?
C: Evet, özel gereksinimlerinize göre yapabiliriz.
S: Ödeme koşullarınız nelerdir?
A: T/T (%50 depozito olarak ödenir, geri kalan %50 teslimattan önce ödenir), görüşte L/C ve uygun olduğunuz diğerleri, diğerleri.
S: Ve paketleme yöntemleriniz nelerdir?
C: Ürünleri önce plastik filmle sarın, ardından ahşap kasalara paketleyin.
S: En yakın yükleme limanınız neresi?
C: Çin'de Şanghay, Qingdao veya Tianjin.
S: Az miktarda sipariş kabul ediyor musunuz?
C: Tabii ki yaparız.
S: Sevkiyat ve teslimat şartlarınız nelerdir?
A: sevkiyat genellikle deniz veya hava yoluyla.
