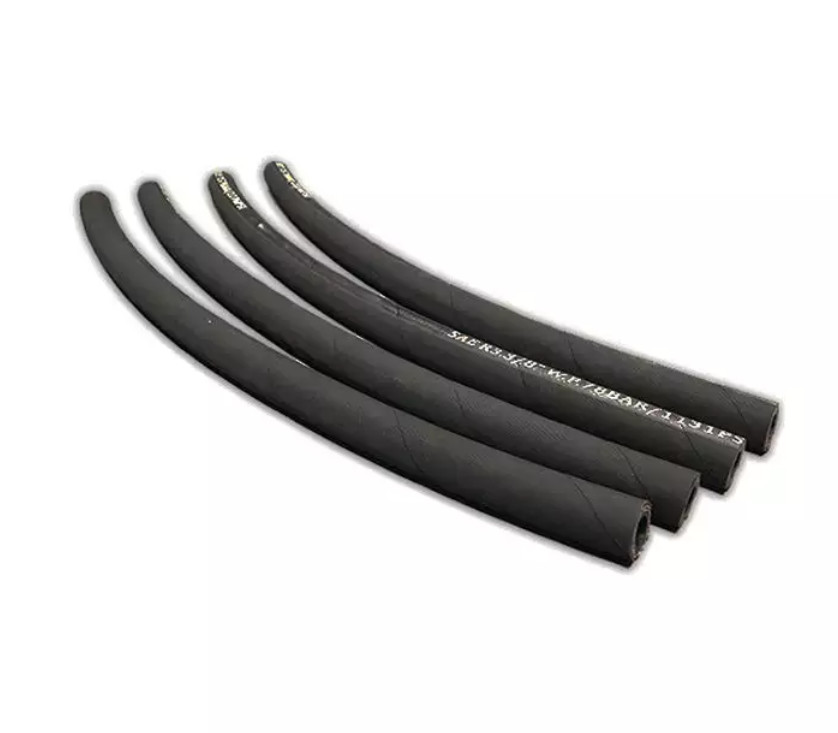

1. Ürün yapısı:
Kumaş taşıma hortumu bir iç kauçuk katmandan, çok katmanlı bir kumaş sarma katmanından ve bir dış kauçuk katmandan oluşur.
Kumaş emme hortumu, bir iç kauçuk katmandan, çok katmanlı bir kumaş sarma katmanından, bir spiral çelik tel takviye katmanından ve bir dış kauçuk katmandan oluşur.
2. Ürün Özellikleri:
Hortum, küçük dış çap toleransı, mükemmel yağ direnci ve ısı direnci, hafiflik, yumuşak ve dayanıklı hortum gövdesi vb. özelliklere sahiptir. Hortumun küçük patlama basıncı, çalışma basıncının dört katıdır.
3. Ürün kullanımı:
Farklı taşıma ortamlarına göre çeşitli tiplerde kumaş taşıma (veya emme) hortumları ilgili malzemelerden yapılır.Ürün yapısı tasarım açısından makul, kalitesi yüksek ve dayanıklıdır.Çeşitli sıvı viskoz akışkanlar ve toz haline getirilmiş katılar ve diğer malzeme ortamları için esnek hortumlar.
Hızlı ayrıntılar:
| Kategori | Kauçuk kanal |
| Ürün Özellikleri | 6mm-1000mm |
| Uygulama alanı | Tozun, egzoz gazının ve külün emilmesi |
|
Uzunluk Boyutu |
Mühendislik gereksinimlerine göre özelleştirilebilir |
| Çalışma Basıncı | 1kg-10kg |
Genel amaçlı kumaş taşıma hortumu ve emme hortumunun teknik parametreleri:
| Kumaş hortum parametreleri | |||||||||
| İç çap (mm) | İş baskısı | İlgili patlama basıncı | Hortum uzunluğu | ||||||
| Nominal boyut | Hata payı | (Mpa) | (Mpa) | M beden) | Tolerans(mm) | ||||
| 13 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 16 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 19 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 25 | 0,8 | 0,5 | 0,7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 32 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 38 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 51 | 1.2 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 64 | 1.5 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 76 | 1.5 | 0,3 | 0,5 | 0,7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| Emme hortumu parametreleri | ||||||||
| İç çap (mm) |
Ara katman sayısı (katman) |
Spiral telin çapı (mm) | Boru bağlantı uzunluğu (mm) | Hortum uzunluğu | ||||
| Nominal boyut |
Hata payı |
Boyut | Hata payı | M beden) | Tolerans(mm) | |||
| 38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
| 51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
| 89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
| 102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
| 127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
| 152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
| 203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
| 254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
| 305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |
