Darbeye Dayanıklı Kauçuk Damperler Şoklar
Kauçuğun sönümleme özellikleri:
Kauçuk amortisörlerin bu kadar yaygın kullanılmasının nedeni kauçuğun aşağıdaki özelliklerini etkin bir şekilde kullanmalarıdır:
1. Kauçuk yüksek elastikiyete ve viskoelastisiteye sahiptir;
2. Çelik malzemeyle karşılaştırıldığında kauçuğun deformasyonu büyük ve modülü küçüktür;
3. Kauçuğun darbe sertliği, dinamik sertlikten daha büyüktür ve dinamik sertlik, darbe deformasyonunu ve dinamik deformasyonu azaltmaya yardımcı olan statik sertlikten daha büyüktür;
4, kauçuk şekli serbestçe seçilebilir, sertlik formül tasarımına göre ayarlanabilir, farklı sertlik ve mukavemet yönlerinin gereksinimlerini karşılayabilir.
Giriiş:
Kauçuk yay, sıradan kauçuk malzemeden yapılmış bir tür yüksek elastik gövdedir.Kauçuk yayın elastik modülü küçüktür ve şok ve titreşimi absorbe edecek şekilde yük sonrası elastik deformasyon büyüktür.Aynı anda birden fazla yüke maruz kalabilir ancak yüksek sıcaklık dayanımı ve yağ direnci çelik yaylardan daha kötüdür.Özel gereksinimler olması durumunda yağa dayanıklı kauçuktan da yapılabilir.Ürün iyi titreşim azaltma etkisine, küçük rezonans alanına, uzun hizmet ömrüne, düşük maliyete, iyi soğuk direncine, mükemmel hava sızdırmazlığına, su geçirmezliğe, elektrik yalıtımına sahiptir, titreşim azaltma için en iyi seçimdir.
Kauçuk yay esas olarak titreşim makinelerinde, çift katlı otobüs, kamyon ve diğer endüstriyel makinelerde kullanılır; kauçuk yay genellikle mekanik ekipmanlarda, araç yürüme mekanizmasında ve süspansiyonunda, titreşim azaltma ve tamponlamada kullanılır.Kauçuk yaylar ayrıca işin gereksinimlerine göre çeşitli yapı formlarında da tasarlanabilir.
Özellikler:
PD
| Modeli | A | B | C | 0 | e | F | L |
Maksimum sıkıştırma mm |
Maksimum yükKG | ||
| 40°C | 60°C | 75°C | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |
Standart-PF
| Modeli | D | H | M×1 |
Sertlik 45(daN/mm) |
Sertlik 60(daN/mm) |
Sertlik 70(daN/mm) |
Sıkıştırma (mm) |
| 1620PF04 | 16 | 20 | M4 | 3.1 | 3.1 | 3.1 | 4.0 |
| 1620PF05 | 16 | 20 | M5 | 3.1 | 4.6 | 6.4 | 4.0 |
| 2015PF06 | 20 | 15 | M6 | 9.2 | 14.0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | M6 | 5.3 | 7.9 | 10.9 | 4.0 |
| 2030PF06 | 20 | 30 | M6 | 2.9 | 4.2 | 5.9 | 6.0 |
| 2515PF06 | 25 | 15 | M6 | 18.4 | 28.3 | 39.6 | 3.0 |
| 2520PF06 | 25 | 20 | M6 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2520PF08 | 25 | 20 | M8 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2525PF06 | 25 | 25 | M6 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2525PF08 | 25 | 25 | M8 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2530PF08 | 25 | 30 | M8 | 5.3 | 7.9 | 10.5 | 6.0 |
| 3015PF08 | 30 | 15 | M8 | 24.0 | 35.9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | M8 | 19.5 | 30.5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | M8 | 15.4 | 23.2 | 31.7 | 4.0 |
| 3030PF08 | 30 | 30 | M8 | 7.1 | 10.5 | 14.5 | 6.0 |
| 3040PF08 | 30 | 40 | M8 | 5.5 | 8.0 | 11.1 | 8.0 |
| 4020PF08 | 40 | 20 | M8 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4020PF10 | 40 | 20 | M10 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4025PF10 | 40 | 25 | M10 | 22.2 | 33.3 | 45.9 | 5.0 |
| 4027PF08 | 40 | 27 | M8 | 18.6 | 27.6 | 37.9 | 5.4 |
| 4028PF10 | 40 | 28 | M10 | 18.1 | 26.9 | 36.7 | 5.6 |
| 4030PF08 | 40 | 30 | M8 | 15.9 | 23.7 | 33.1 | 6.0 |
| 4030PF10 | 40 | 30 | M10 | 15.9 | 23.7 | 33.1 | 6.0 |
| Modeli | D | H | M×1 |
Sertlik 45(daN/mm) |
Sertlik 60(daN/mm) |
Sertlik 70(daN/mm) |
Sıkıştırma (mm) |
| 4040PF08 | 40 | 40 | M8 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4040PF10 | 40 | 40 | M10 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4045PF10 | 40 | 45 | M10 | 8.4 | 12.8 | 17.6 | 9.0 |
| 5015PF10 | 50 | 15 | M10 | 98.5 | 155.6 | 172.6 | 3.8 |
| 5021PF10 | 50 | 21 | M10 | 70.4 | 105.0 | 144.6 | 4.2 |
| 5030PF10 | 50 | 30 | M10 | 33.6 | 49.5 | 68.7 | 6.0 |
| 5040PF10 | 50 | 40 | M10 | 17.3 | 25.7 | 35.6 | 8.0 |
| 5045PF10 | 50 | 45 | M10 | 13.6 | 20.3 | 28.2 | 9.0 |
| 5050PF10 | 50 | 50 | M10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | M10 | 84.0 | 109.3 | 172.6 | 5.0 |
| 6036PF10 | 60 | 36 | M10 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6036PF12 | 60 | 36 | M12 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6040PF10 | 60 | 40 | M10 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6040PF12 | 60 | 40 | M12 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6045PF10 | 60 | 45 | M10 | 30.8 | 45.8 | 63.4 | 9.0 |
| 6045PF12 | 60 | 45 | M12 | 30.8 | 45.8 | 63.4 | 9.0 |
| 7030PF10 | 70 | 30 | M10 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7030PF12 | 70 | 30 | M12 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7040PF10 | 70 | 40 | M10 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7040PF12 | 70 | 40 | M12 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7045PF10 | 70 | 45 | M10 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7045PF12 | 70 | 45 | M12 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7050PF10 | 70 | 50 | M10 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7050PF12 | 70 | 50 | M12 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7070PF10 | 70 | 70 | M10 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7070PF12 | 70 | 70 | M12 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7525PF12 | 75 | 25 | M12 | 144.0 | 218.4 | 300.8 | 5.0 |
| 7540PF12 | 75 | 40 | M12 | 54.5 | 98.0 | 133.7 | 8.0 |
| 7550PF12 | 75 | 50 | M12 | 40.4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | M14 | 140.0 | 211.2 | 290.4 | 6.0 |
| 8040PF14 | 80 | 40 | M14 | 74.3 | 110.9 | 153.5 | 8.0 |
| 8050PF14 | 80 | 50 | M14 | 49.1 | 74.0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | M14 | 33.0 | 49.5 | 68.0 | 12.0 |
| 10030PF16 | 100 | 30 | M16 | 104.1 | 208.5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93.3 | 138.6 | 189.5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79.2 | 117.9 | 162,9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73.0 | 110.3 | 149.9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36.8 | 54.6 | 75.3 | 20 |

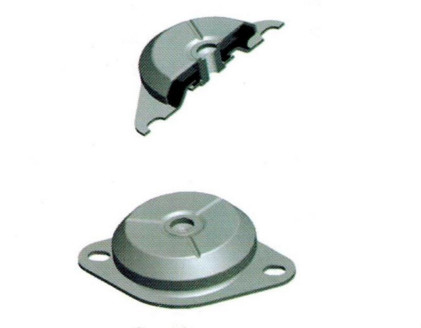

VB
| Modeli | G | e | H | B | A | Ortalama sertlik(kg/mm) | Maksimum yük (kg) | Maksimum sınır(mm) |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65.0 | 325 | 5.0 |
| 7050VBM | 82.6 | 413 | 5.0 | |||||
| 7050VBH | 103.0 | 515 | 5.0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18.0 | 220 | 4.0 |
