Bez kompanzasyonu bombeli Döner Diyafram
Ürüne genel bakış:

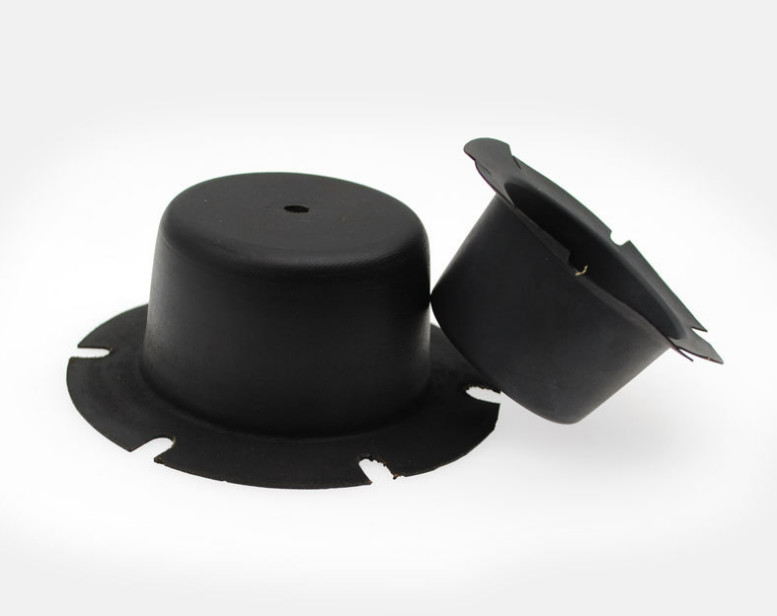

Dönen diyafram, serbest durumda bir silindir şapka şeklindedir.İpek kumaş ile kauçuktan yapılmıştır.Üstteki orta delik, valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üst ve alt kısım 0 tipi kenar değiştirici veya alt kısım montaj deliği ile donatılabilir.
Özellikler:
• Tekstilin üretim teknikleri, ürünün yırtılma direncini güçlendirir.
• Yüksek kaliteli hammaddeler, malzemenin kendisinde mükemmel performans sağlar
Giriiş:
Bazı orta ve düşük basınç regülatörlerinin tasarımında, dengesiz basınç ayar valfi diski problemini çözmek ve basınç regülatörünün performansını iyileştirmek için genellikle bir denge diyaframı takma yöntemi kullanılır.Dengeleme diyaframı takıldığında, regülatörün giriş basıncı ile çıkış basıncı arasındaki fark basıncı artırılabilir.Regülatör sektöründe kullanım açısından denge diyaframı, kauçuk, enstrüman, makine ve diğer sektörlerde ise yuvarlanan diyafram olarak adlandırılmaktadır.

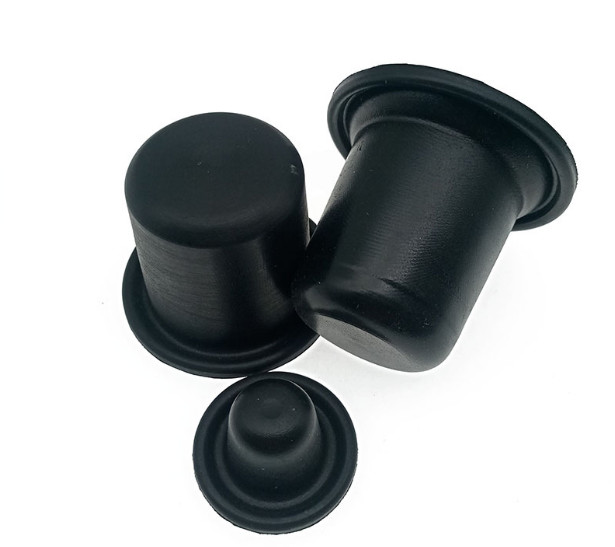

yuvarlanan diyaframserbest halde silindir şapka şeklindedir.İpek kumaş ile kauçuktan yapılmıştır.Üst orta delik, valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üstte ve altta O-ring kenarları olabilir.Veya alt kenar çevresinde sabitleme delikleri şeklinde.
(1) Diyaframın köşelerinde düz kenarlar ve köşeler olmamalı, katlama sonrası kolay kırılmayı ve vulkanizasyon sırasında tutkal kaybını önleyecek şekilde kavisler yapılmalıdır.Keskin köşelerden kaçınmak için manşon iç duvarı ile alın yüzünün kesiştiği nokta da ark açılarıyla dökülmelidir.parça.
(2) Diyafram malzemesi: Doğal gaz ve LPG için nitril kauçuk, gaz için klorohidrin kauçuk kullanılır.
(3) Diyaframda elastik bir polyester kumaş ara katmanı vardır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir taraf file kumaşın desenini belli belirsiz görebilir ve diğer taraf pürüzsüz bir yüzeydir.Pürüzsüz yüzeyin gazın basınç yüzeyi olması gerekir.Bu nedenle, ileri yönde monte edilen diyafram için, pürüzsüz yüzey diyaframın iç yüzeyindedir ve diyaframın ters yönde monte edilen pürüzsüz yüzeyi dış yüzeydedir, bu da sızıntıyı önleyebilir ve basınç dayanımını artırabilir diyaframın.
Özellikler:
| Dönen Diyafram | modeli |
Dış çap(mm) |
İç çapı(mm) |
Taban çapı (mm) | Yükseklik(mm) | kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
