Valf Döner Diyaframını Düzenlemek İçin Endüstriyel FKM CR Valf Kauçuk Diyafram
Hızlı ayrıntılar:
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Gaz basınç regülatörü |
Giriiş:
Bazı orta ve düşük basınç regülatörlerinin tasarımında, dengesiz basınç ayar valfi diski problemini çözmek ve basınç regülatörünün performansını artırmak için genellikle bir denge diyaframı takma yöntemi kullanılır.Dengeleme diyaframı takıldığında regülatörün giriş basıncı ile çıkış basıncı arasındaki fark basıncı artırılabilir.Regülatör sektöründe kullanım açısından denge diyaframı olarak anılırken, kauçuk, enstrüman, makine ve diğer endüstrilerde döner diyafram olarak anılır.

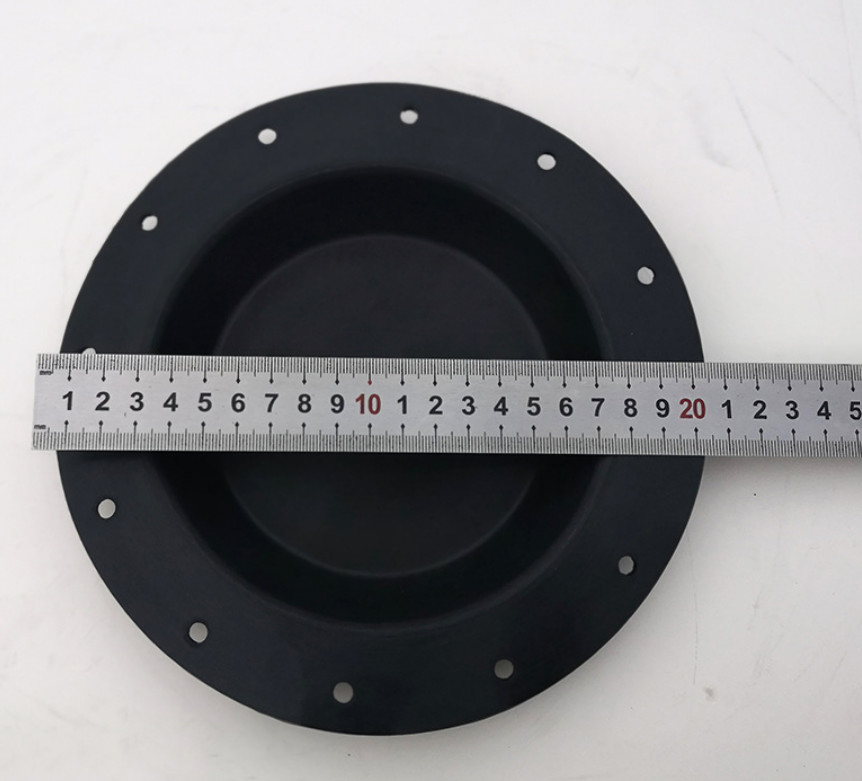

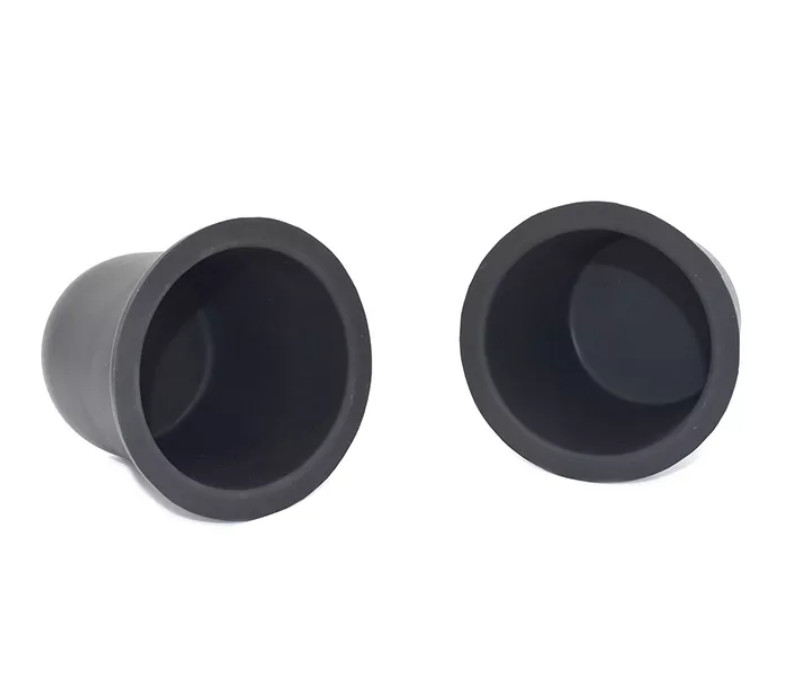

Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üst orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üst ve alt kısımda O-halka kenarları bulunabilir.Veya alt kenar etrafına sabitleme delikleri şeklinde.
Malzeme detayları:
Şu anda, döner diyafram için yaygın olarak kullanılan malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci), üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
Özellikler:
| Döner Diyafram | Modeli |
Dış çap (mm) |
İç çap (mm) |
Taban çapı (mm) | Yükseklik(mm) | Kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Servisimiz:
1. Ambalaj nötr ambalaj veya özelleştirilmiş ambalajdır.
2. Size 24 saat içinde cevap vereceğiz.
3. Ayrıca size iyi bir satış sonrası hizmet sunacağız.
4. OEM veya ODM siparişleri memnuniyetle karşılanır.
5. Deneme siparişleri kabul edilebilir.
6. Yüksek kalite ve fabrika fiyatı.
7.% 100 kaliteyi sağladı.
