NBR NR EPDM FKM CR Pnömatik Kesme Vanası Diyaframlı Vana Kauçuk Diyafram
Giriiş:

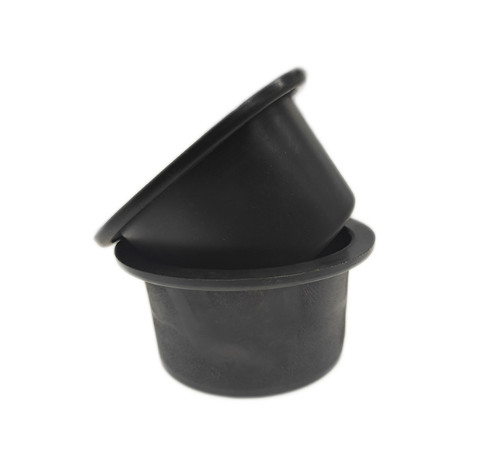

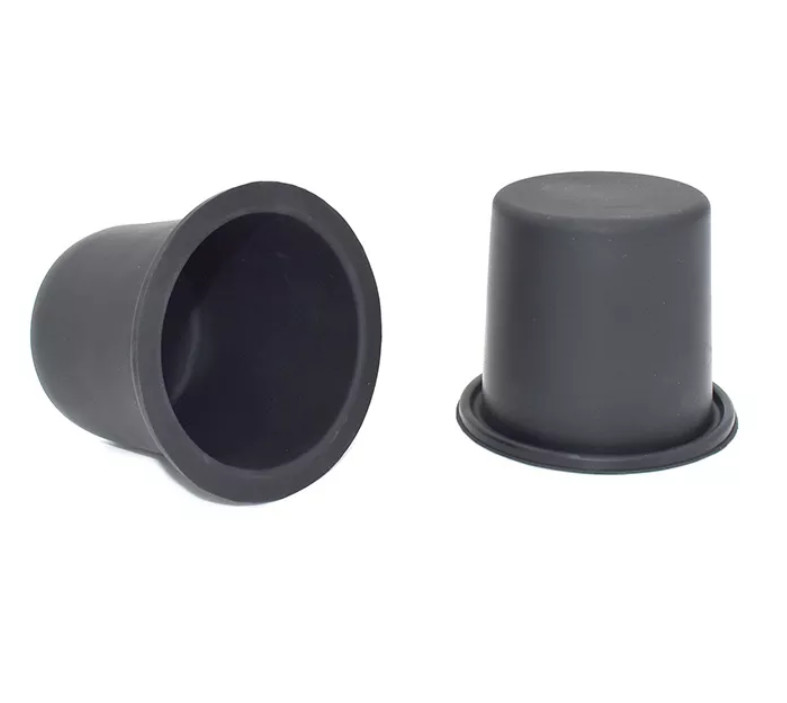

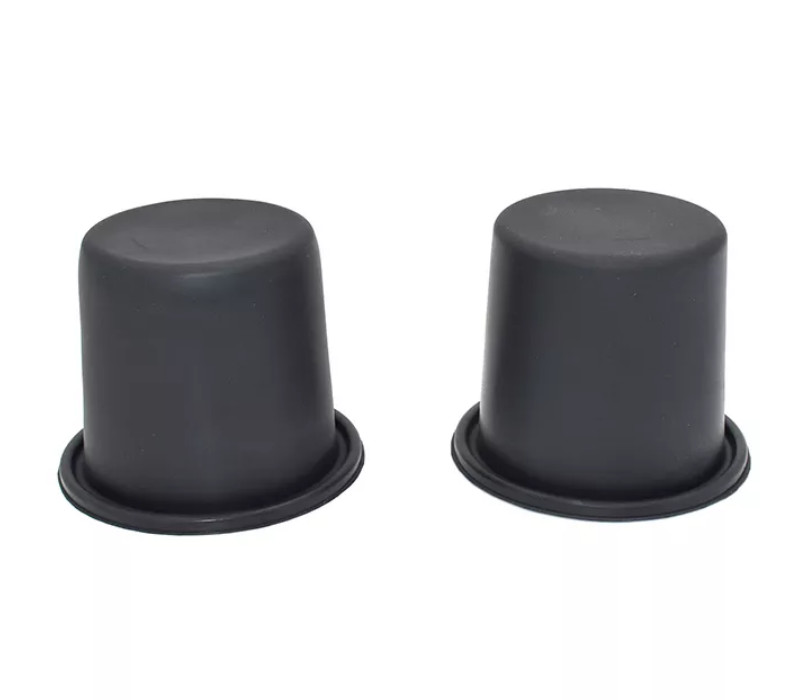

Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üstteki orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve kapatmak için üst ve alt kısım 0 tipi kenar değiştiriciyle veya alt çevre montaj deliğiyle donatılabilir.
(1) Diyaframın köşelerinde düz kenarlar ve köşeler bulunmamalı, katlama sonrası kolay kırılmayı ve vulkanizasyon sırasında tutkal kaybını önlemek için yaylar yapılmalıdır.Manşonun iç duvarı ile uç yüzün kesişimi de keskin köşelerden kaçınmak için yay açılarıyla dökülmelidir.parça.
(2) Diyafram malzemesi: doğal gaz ve LPG için nitril kauçuk, gaz için ise klorohidrin kauçuk kullanılır.
(3) Diyaframda elastik bir polyester kumaş ara tabakası bulunmaktadır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir tarafta örgü kumaşın deseni belli belirsiz görülebiliyor, diğer tarafta ise pürüzsüz bir yüzey var.Pürüzsüz yüzeyin gazın basınç yüzeyi olması gerekmektedir.Bu nedenle, ileri yönde monte edilen diyafram için, diyaframın iç yüzeyinde pürüzsüz yüzey bulunur ve ters yönde monte edilen diyaframın pürüzsüz yüzeyi dış yüzeydedir; bu, sızıntıyı önleyebilir ve basınç dayanımını artırabilir. diyaframın.
Malzeme detayları:
Şu anda, döner diyafram için yaygın olarak kullanılan malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci), üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
Özellikler:
| Döner Diyafram |
Modeli |
Dış çap (mm)
|
İç çap (mm)
|
Taban çapı (mm) |
Yükseklik(mm) |
Kalınlık(mm) |
Basınç |
| GMA-20 |
38 |
22 |
17 |
21 |
0,6 |
0.1-1MPa |
| GMA-201 |
45 |
40 |
33 |
28 |
0,7 |
0.1-1MPa |
| GMA-202 |
49 |
37 |
26 |
22 |
0,7 |
0.1-1MPa |
| GMA-21S |
61 |
50 |
39 |
29 |
0,7 |
0.1-1MPa |
| GMA-21 |
63 |
53 |
43 |
33 |
0,7 |
0.1-1MPa |
| GMA-22 |
65 |
50 |
45 |
51 |
0,7 |
0.1-1MPa |
| GMA-23 |
80 |
72 |
55 |
35 |
0,7 |
0.1-1MPa |
| GMA-24 |
94 |
74 |
64 |
45 |
0,7 |
0.1-1MPa |
| GMA-31 |
96 |
90 |
79 |
90 |
0,8 |
0.1-1MPa |
| GMA-301 |
98 |
80 |
70 |
34 |
1.5 |
0.1-1MPa |
| GMA-311 |
120 |
102 |
94 |
60 |
0,8 |
0.1-1MPa |
| GMA-32 |
140 |
93.2 |
83.2 |
56 |
1 |
0.1-1MPa |
| GMA-33 |
184 |
167 |
155 |
80 |
1 |
0.1-1MPa |
| GMA-34 |
216 |
170 |
142 |
40 |
1.1 |
0.1-1MPa |
| GMA-SMI |
118 |
108 |
100 |
72 |
0,9 |
0.1-1MPa |
| GMA-SM2 |
95 |
87 |
80 |
90 |
0,9 |
0.1-1MPa |
| GMA-ST |
155 |
137 |
110 |
128 |
0,8 |
0.1-1MPa |
