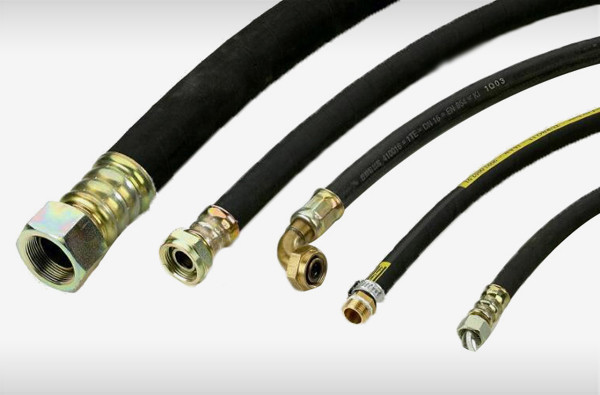

Çelik Tel Örgülü Esnek Hortum Hidrolik Endüstriyel Boru Yüksek Basınç 45MPA
Üretiyoruz:
Ekskavatör sarma lastik hortumu, Sargı yüksek basınçlı lastik hortum, Gravür mühendisliği çelik tel sarma lastik hortumu, Hidrolik destek lastik hortumu, Yükleyici lastik hortumu, K-tipi lastik hortum, vb.
Hızlı ayrıntılar:
| Kategori | Yüksek basınçlı çelik tel sarma hortumu |
| Ürün Özellikleri | 194SP, 254SP, 324SP, vb. |
| Uygulama alanı | Ekskavatörler, yükleyiciler, kancalı makineler, iş makinaları araçları vb. |
| Uzunluk Ölçüsü | 20 metre parça |
| Çalışma Basıncı | 45MPA |
1. Ürün yapısı:
Çelik tel örgülü hortumun yapısı, sıvıya dayanıklı sentetik kauçuk iç kauçuk katman, orta kauçuk katman, I veya II veya III çelik tel örgülü takviye katmanı ve mükemmel hava koşullarına dayanıklı sentetik kauçuk dış kauçuk katmandan oluşur.
2. Ürün kullanımı:
Çelik tel takviyeli hidrolik kauçuk hortum esas olarak maden hidrolik desteği, petrol sahası madenciliği, mühendislik inşaatı, kaldırma ve nakliye, metalürjik dövme, madencilik ekipmanları, gemiler, enjeksiyon kalıplama makineleri, tarım makineleri, çeşitli takım tezgahları ve mekanizasyon ve otomatik hidrolik için kullanılır. çeşitli endüstriyel sektörlerde basınç Petrol bazlı (mineral yağ, çözünür yağ, hidrolik yağ, fuel oil, yağlama yağı gibi) sıvı, su bazlı sıvı (emülsiyon, yağ-su emülsiyonu, su gibi), gaz vb. ve sistem kullanımında belirli basınç ve sıcaklıkta sıvı iletimi.
Not: Firmamızın çelik tel örgülü hortumu GB/T3683-2011 standardına göre tasarlanıp imal edilmekte olup, ihtiyaca göre ISO/DIS1436-1985, DIN20022 ve SAE100RIAT, SAE100R2AT standardına uygun hortumlar imal edilebilmektedir.Bu standart, hint yağı bazlı ve gres bazlı sıvılar için uygun değildir.
3. Çalışma sıcaklığı:yağ -40 ℃—+100 ℃, hava -30 ℃—+50 ℃, su emülsiyonu +80 ℃ altında, lütfen özel ürünlerimizi seçin.
Tek katmanlı çelik tel örgülü hortumun teknik parametreleri:
GB/T3683-2011
| Hortum Özellikleri |
İD mm |
çelik tel tabakasının çapı mm |
OD mm |
İş baskısı | test basıncı | Patlama basıncı |
Küçük bükülme yarıçapı mm |
referans ağırlık | |||
| MPa | psi | MPa | psi | MPa | psi | ||||||
| 1-5-21 | 5±0,5 | 9,5±0,6 | 12,7±0,8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11,3±0,6 |
+1.0 15.3 -0.8 |
21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0,5 | 13,3±0,6 |
+1.0 17.3 -0.8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0,5 | 15,3±0,6 |
+1.0 19 -0.8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0,5 | 18,8±0,6 |
+1.2 22.8 -0.8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0,5 | 21,8±0,8 |
+1.2 25.8 -1.0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 |
| 1-19-10 | 19±0,5 | 24,8±0,8 |
+1.2 28.8 -1.0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0,5 | 28,7±0,8 |
+1.2 31.8 -1.0 |
9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 |
| 1-25-8 | 25±0,5 | 31,3±0,8 |
+1.2 35.3 -1.0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32±0,7 | 38,7±0,8 |
+1.5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38±0,7 | 44,7±0,8 |
+1.5 48.7 -1.2 |
5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 |
| 1-51-4 | 51±0,7 | 58,1±0,8 |
+1.5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 |
| 1-64-2.5 | 64±1.0 | 71,2±1,0 | 75,2+1,5 | 2.5 | 362 | 3,75 | 543 | 7.5 | 1087 | 770 | 2.40 |
| 1-76-1.5 | 76±1.0 | 83,8±1,0 | 87.8+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2.95 |
| 1-89-1 | 89±1.0 | 96,8±1,0 | 100.8+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1,5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1,5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 |
| 1-203-1 | 203±1.0 | 214±1,5 | 220±2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
Servisimiz:
1. Ambalaj, nötr ambalaj veya özelleştirilmiş ambalajdır.
2. Size 24 saat içinde cevap vereceğiz.
3. Ayrıca size iyi bir satış sonrası hizmet sunacağız.
4. OEM veya ODM siparişleri memnuniyetle karşılanır.
5. Deneme siparişleri kabul edilebilir.
6. Yüksek kalite ve fabrika fiyatı.
7. Kaliteyi %100 sağladı.
