Yakıt Tankı İzolasyon Vanası Kauçuk Diyafram Döner Diyafram için Özelleştirilmiş Kauçuk Kit
Malzeme detayları:
Şu anda, dönen diyafram için yaygın malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci) üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Hizmet Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Gaz basınç regülatörü |
Giriiş:

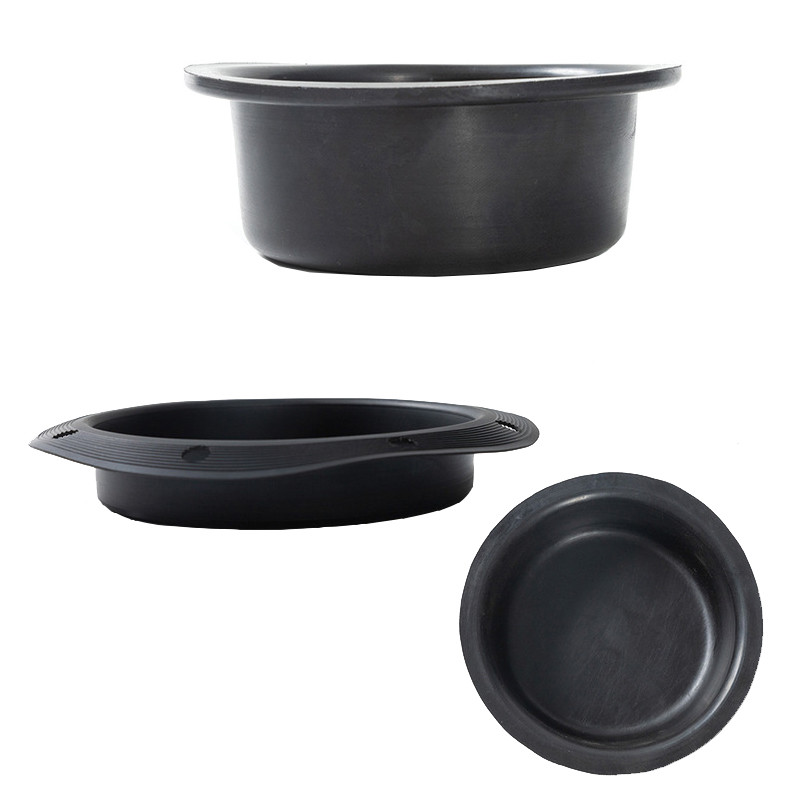

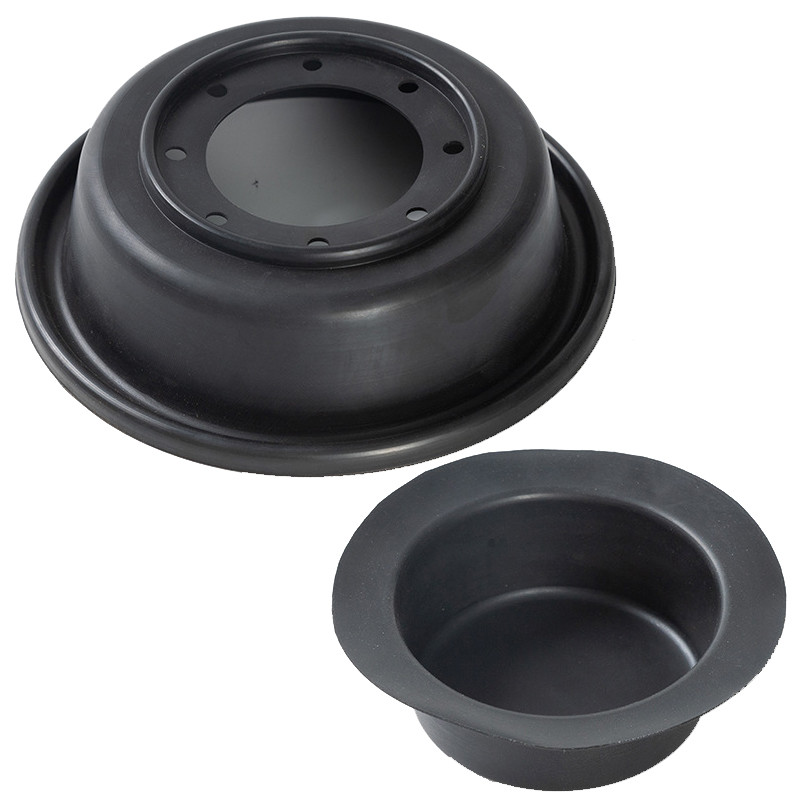

Dönen diyafram, serbest durumda bir silindir şapka şeklindedir.İpek kumaş ile kauçuktan yapılmıştır.Üst orta delik, valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üstte ve altta O-ring kenarları olabilir.Veya alt kenar çevresinde sabitleme delikleri şeklinde.
(1) Diyaframın köşelerinde düz kenarlar ve köşeler olmamalı, katlama sonrası kolay kırılmayı ve vulkanizasyon sırasında tutkal kaybını önleyecek şekilde kavisler yapılmalıdır.Keskin köşelerden kaçınmak için manşon iç duvarı ile alın yüzünün kesiştiği nokta da ark açılarıyla dökülmelidir.parça.
(2) Diyafram malzemesi: Doğal gaz ve LPG için nitril kauçuk, gaz için klorohidrin kauçuk kullanılır.
(3) Diyaframda elastik bir polyester kumaş ara katmanı vardır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir taraf file kumaşın desenini belli belirsiz görebilir ve diğer taraf pürüzsüz bir yüzeydir.Pürüzsüz yüzeyin gazın basınç yüzeyi olması gerekir.Bu nedenle, ileri yönde monte edilen diyafram için, pürüzsüz yüzey diyaframın iç yüzeyindedir ve diyaframın ters yönde monte edilen pürüzsüz yüzeyi dış yüzeydedir, bu da sızıntıyı önleyebilir ve basınç dayanımını artırabilir diyaframın.
Özellikler:
| Dönen Diyafram | Modeli |
Dış çap (mm) |
İç çap (mm) |
Taban çapı (mm) | Yükseklik(mm) | kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
