Vidalı Döner Basınç Anahtarı Kontrol Vanası Diyafram Basınç Düşürücü Vana Diyafram
Ürüne genel bakış:

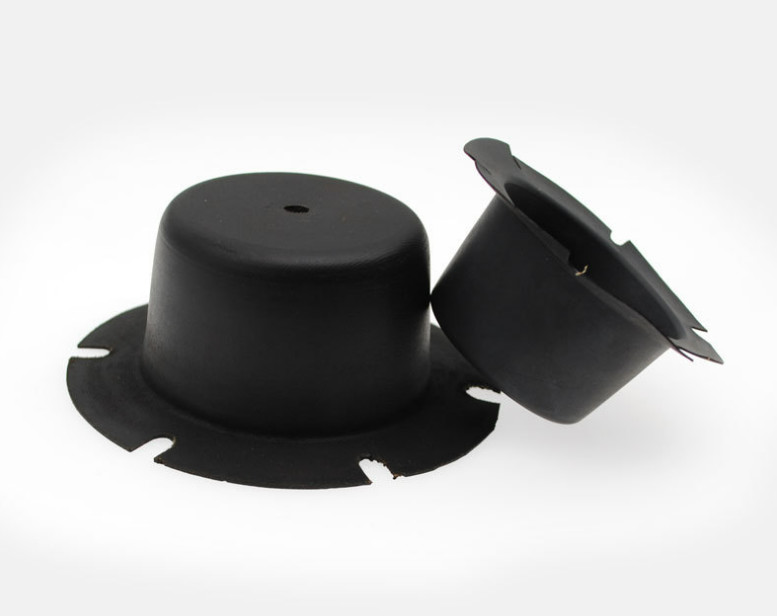

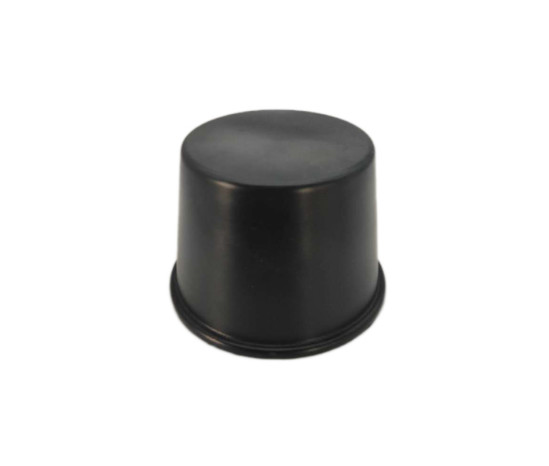

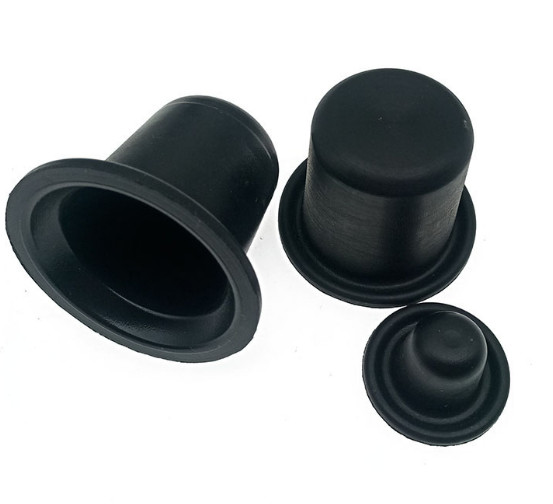

Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üstteki orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve kapatmak için üst ve alt kısım 0 tipi kenar değiştiriciyle veya alt çevre montaj deliğiyle donatılabilir.
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Gaz basınç regülatörü |
Giriiş:
Bazı orta ve düşük basınç regülatörlerinin tasarımında, dengesiz basınç ayar valfi diski problemini çözmek ve basınç regülatörünün performansını artırmak için genellikle bir denge diyaframı takma yöntemi kullanılır.Dengeleme diyaframı takıldığında regülatörün giriş basıncı ile çıkış basıncı arasındaki fark basıncı artırılabilir.Regülatör sektöründe kullanım açısından denge diyaframı olarak anılırken, kauçuk, enstrüman, makine ve diğer endüstrilerde döner diyafram olarak anılır.
Malzeme detayları:
Şu anda, döner diyafram için yaygın olarak kullanılan malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci), üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
Özellikler:
| Döner Diyafram | Modeli |
Dış çap (mm) |
İç çap (mm) |
Taban çapı (mm) | Yükseklik(mm) | Kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
