Özel Kumaş Eklemeli Kumaş Sarılmış Lamine Kauçuk Döner Diyafram Conta Vana Kauçuk Diyafram
Kumaş Sarılmış Lamine Kauçuk Döner DiyaframÜrüne Genel Bakış:

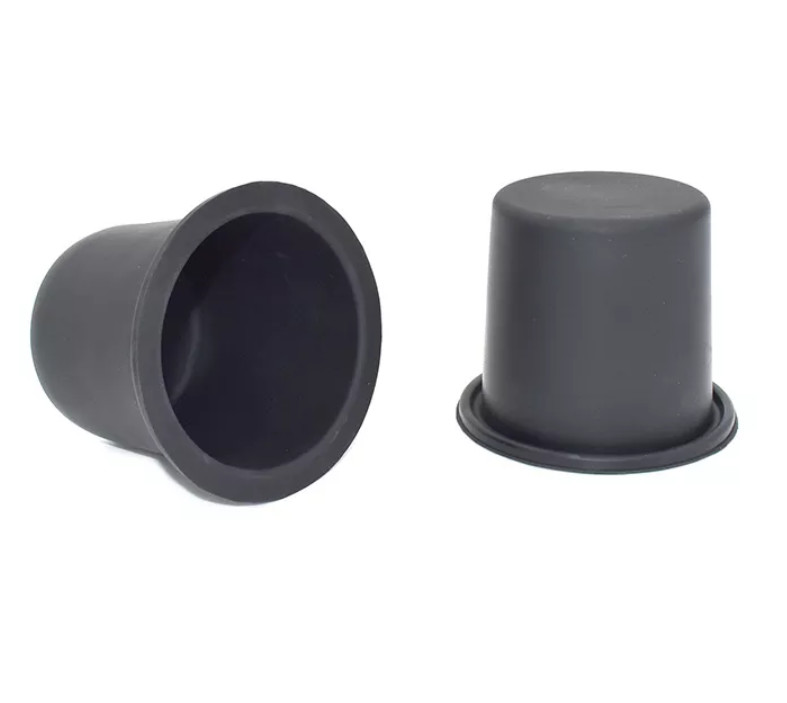

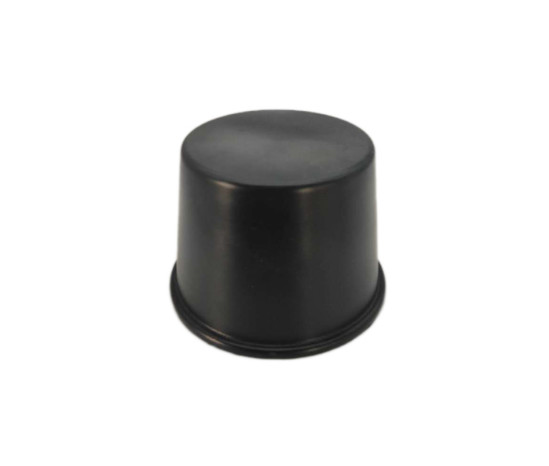

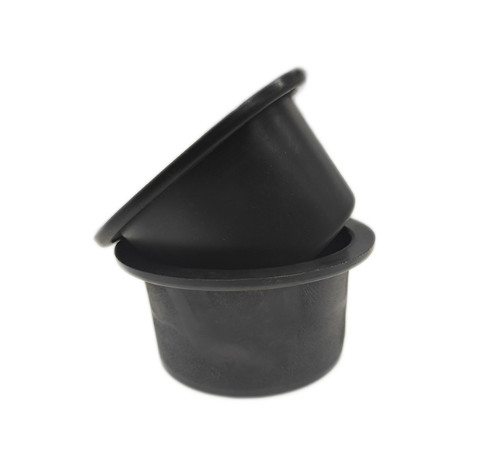

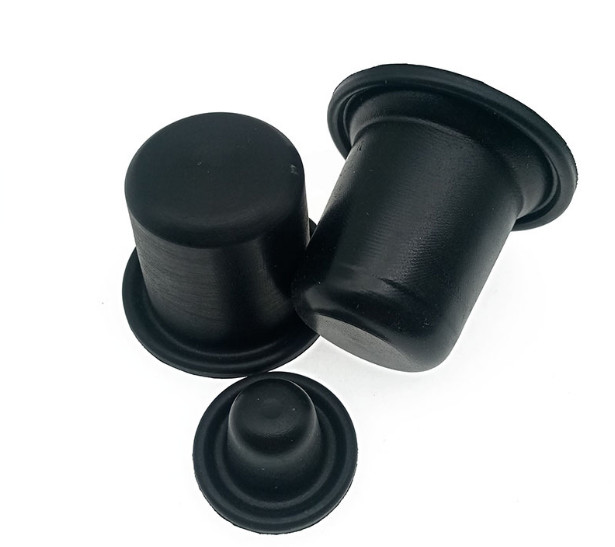

Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üstteki orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve kapatmak için üst ve alt kısım 0 tipi kenar değiştiriciyle veya alt çevre montaj deliğiyle donatılabilir.
| Ürün Malzemeleri | NBR, NR, vb. |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Gaz basınç regülatörü |
Kumaş Sarılmış Lamine Kauçuk Döner DiyaframGiriiş:
Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üst orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üst ve alt kısımda O-halka kenarları bulunabilir.Veya alt kenar etrafına sabitleme delikleri şeklinde.
(1) Diyaframın köşelerinde düz kenarlar ve köşeler bulunmamalı, katlama sonrası kolay kırılmayı ve vulkanizasyon sırasında tutkal kaybını önlemek için yaylar yapılmalıdır.Manşonun iç duvarı ile uç yüzün kesişimi de keskin köşelerden kaçınmak için yay açılarıyla dökülmelidir.parça.
(2) Diyafram malzemesi: doğal gaz ve LPG için nitril kauçuk, gaz için ise klorohidrin kauçuk kullanılır.
(3) Diyaframda elastik bir polyester kumaş ara tabakası bulunmaktadır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir tarafta örgü kumaşın deseni belli belirsiz görülebiliyor, diğer tarafta ise pürüzsüz bir yüzey var.Pürüzsüz yüzeyin gazın basınç yüzeyi olması gerekmektedir.Bu nedenle, ileri yönde monte edilen diyafram için, diyaframın iç yüzeyinde pürüzsüz yüzey bulunur ve ters yönde monte edilen diyaframın pürüzsüz yüzeyi dış yüzeydedir; bu, sızıntıyı önleyebilir ve basınç dayanımını artırabilir. diyaframın.
Kumaş Sarılmış Lamine Kauçuk Döner DiyaframÖzellikler:
• Tekstilin üretim teknikleri ürünün yırtılma direncini güçlendirir
• Yüksek kaliteli hammaddeler, malzemenin mükemmel performansını garanti eder
Kumaş Sarılmış Lamine Kauçuk Döner DiyaframÖzellikler:
| Döner Diyafram | Modeli |
Dış çap (mm) |
İç çap (mm) |
Taban çapı (mm) | Yükseklik(mm) | Kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
