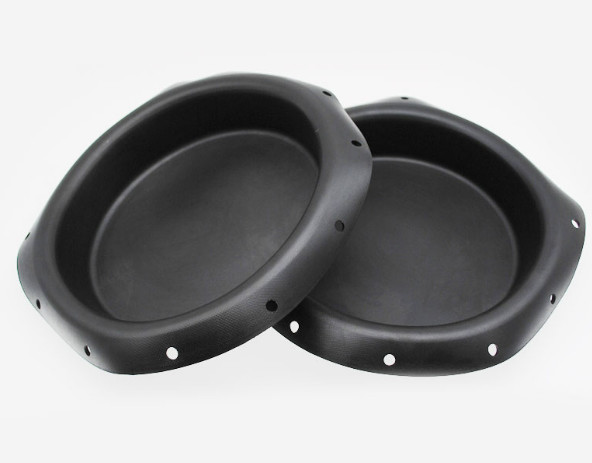

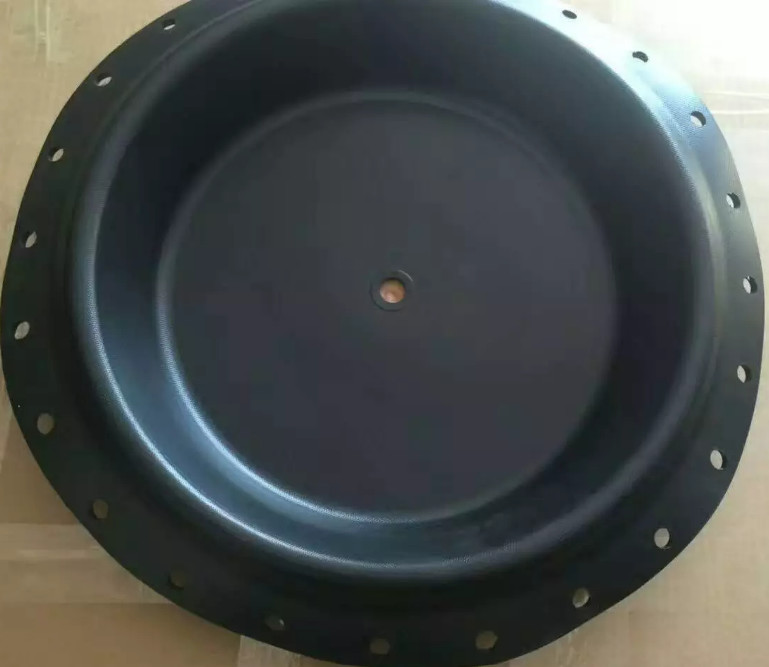

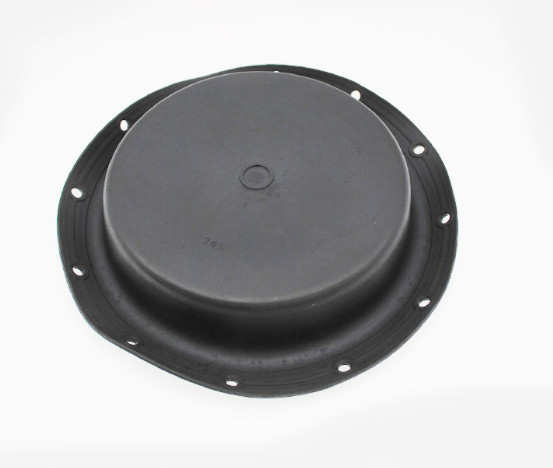

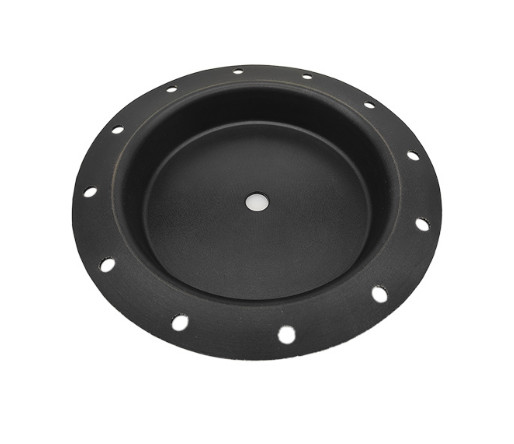

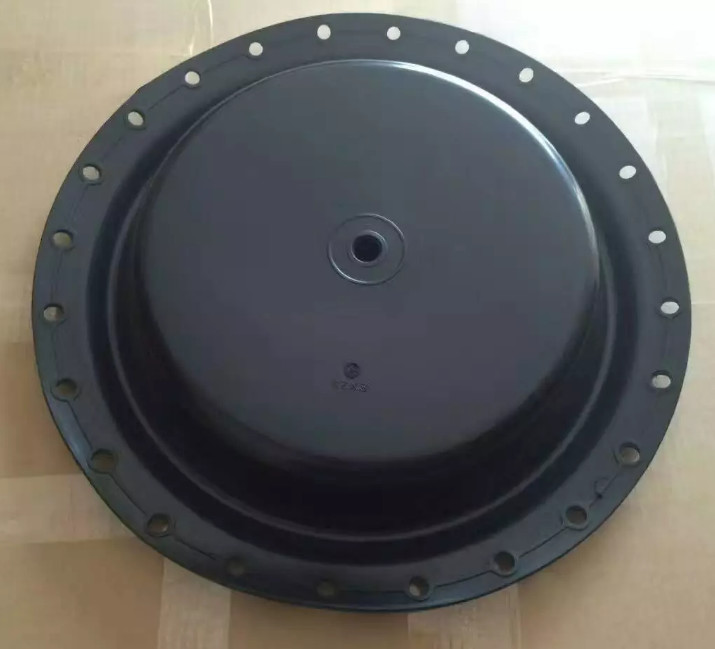

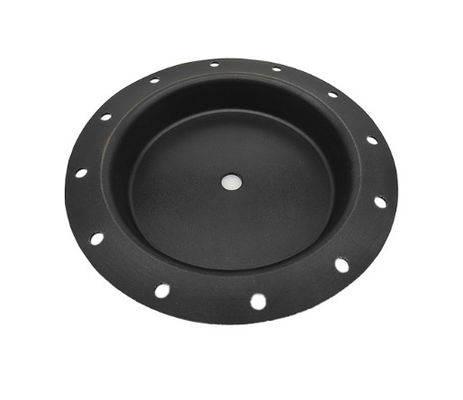

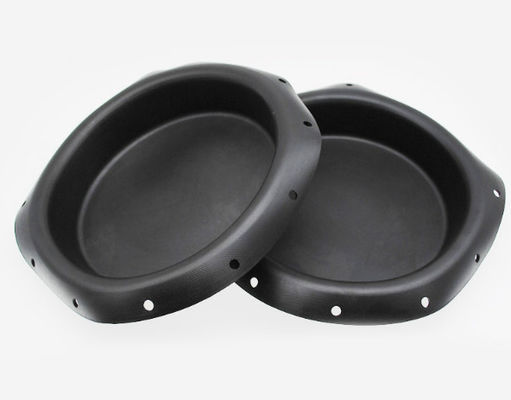

Kontrol Vanası Pnömatik Diyafram Özel Boyutlu Aşınma Direnci Yırtılma Direnci
Pnömatik valf diyaframının montaj adımları aşağıdaki gibidir:
1. Yayı yay yuvasına yerleştirin.
2. Diyaframı takın.Diyafram ve sert çekirdek sabitlendiğinde diyaframın düz ve hava geçirmez olmasını sağlamak için vidalı kapağa gevşetici ped eklenmelidir.
3. Bu nedenle montajdan önce sabitleme cıvatalarına bir sonraki bakım ve yağlama için elverişli olan gres uygulanmalıdır.
4. Üst membran kapağını takın, bir çift delikli cıvatayla sabitleyin ve yayın ilk ayarını tamamlamak için delikli cıvataları eşit ve dönüşümlü olarak sıkın.
5. Membran kapağındaki sabit patlama somununu sıkın ve delikli cıvatayı vidalamayın.
6. Bağlantı parçalarını takın ve besleme hattını üst membran kapağına bağlayın.
7. Yukarıdaki adımlar tamamlandıktan sonra doğrulamak için aşağıdaki yöntemleri uygulayın.
Giriiş:
Diyafram, hava kaynağı normal olduğunda pnömatik diyafram aktüatörünün önemli bir bileşenidir.Aktüatör hareket etmiyorsa diyaframın bozuk mu yoksa düzgün takılmamış mı olduğunu düşünmelisiniz.Metal temas yüzeyinde keskin köşeler veya çapak gibi kusurlar olduğunda diyafram delinir ve diyaframın sızıntı yapmaması gerekir, diyafram çok uzun süre kullanılmış olduğundan malzeme kalitesi de kullanımı etkileyecektir. .Kurulumdan önce parçalarda darbe, hasar, deformasyon, boya soyulması veya diğer anormal durumlar olup olmadığını kontrol edin ve arızalıysa değiştirin.Değiştirilen parçalar kullanılmadan önce incelenmeli, kalifiye edilmeli ve kayıtları tutulmalıdır.
Satış noktası:
1. Ürün Malzemeleri: NBR, NR, CR, FR
2. Çalışma Sıcaklığı: -20°C~80°C
3. Hizmet Ömrü: ≥1000000 kez
4. Kullanım Senaryosu: Endüstriyel mekanik silindir
5. Ürün özellikleri: güçlü sızdırmazlık, yaşlanma direnci, yırtılma direnci, aşınma direnci, uzun servis ömrü, iyi esneklik
6. Ürün sınıfı: SSS
Hızlı ayrıntılar:
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Endüstriyel mekanik silindir |
Özellikler:
| öğe |
Çalışma alanı |
boyut | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Gözeneksiz | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Gözeneksiz | Gözeneksiz | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
Servisimiz:
1. Ambalaj nötr ambalaj veya özelleştirilmiş ambalajdır.
2. Size 24 saat içinde cevap vereceğiz.
3. Ayrıca size iyi bir satış sonrası hizmet sunacağız.
4. OEM veya ODM siparişleri memnuniyetle karşılanır.
5. Deneme siparişleri kabul edilebilir.
6. Yüksek kalite ve fabrika fiyatı.
7.% 100 kaliteyi sağladı.
