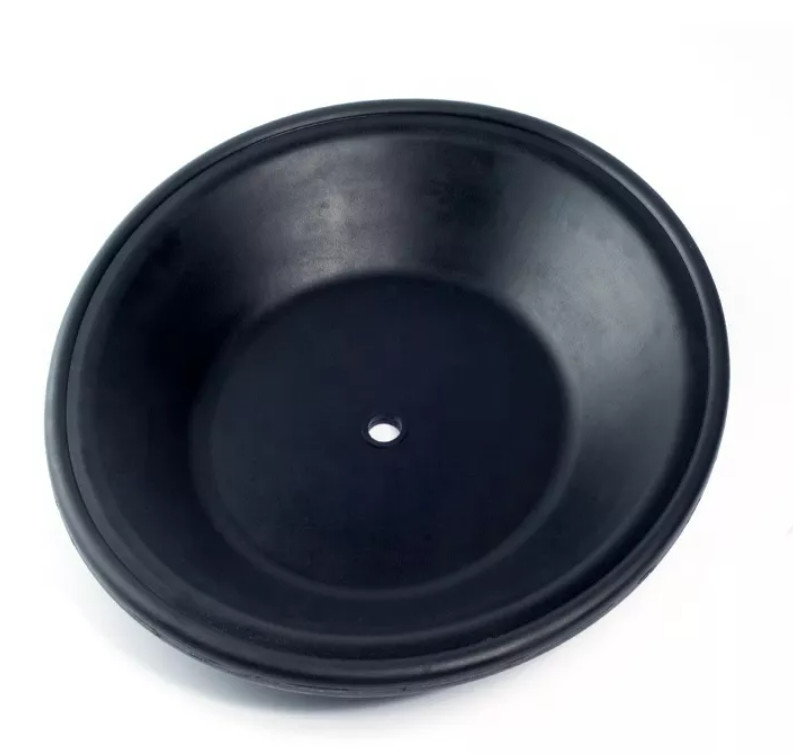

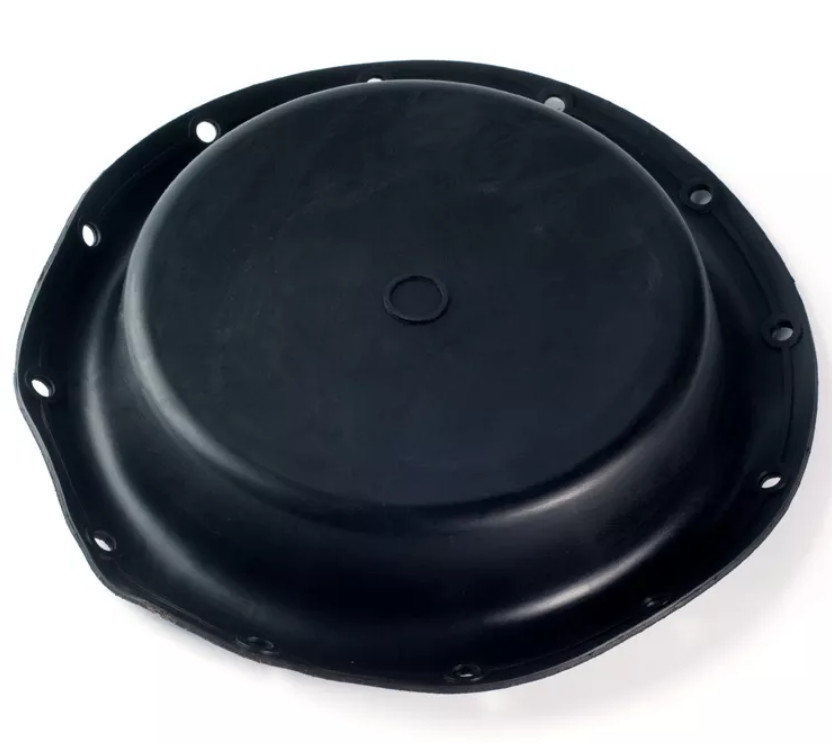

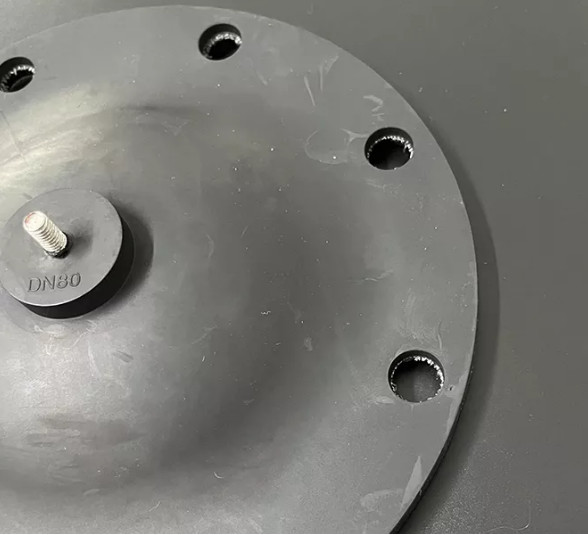

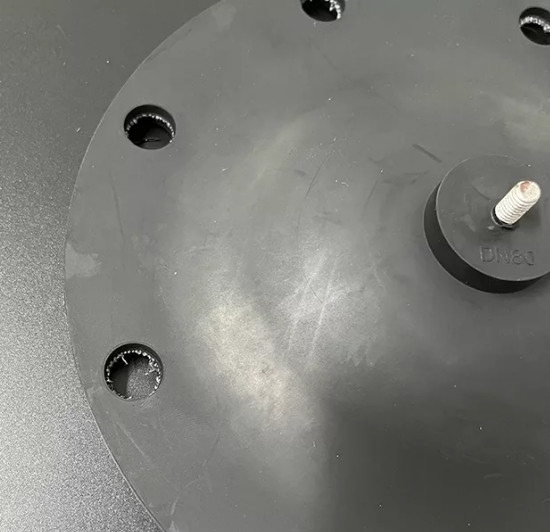

Düzenleyici Pnömatik Valf Diyafram Kovanı Çift Yataklı Valf Diyaframı
Pnömatik valf diyaframının montaj adımları aşağıdaki gibidir:
1. Yayı yay yuvasına yerleştirin.
2. Diyaframı takın.Diyafram ve sert çekirdek sabitlendiğinde diyaframın düz ve hava geçirmez olmasını sağlamak için vidalı kapağa gevşetici ped eklenmelidir.
3. Bu nedenle montajdan önce sabitleme cıvatalarına bir sonraki bakım ve yağlama için elverişli olan gres uygulanmalıdır.
4. Üst membran kapağını takın, bir çift delikli cıvatayla sabitleyin ve yayın ilk ayarını tamamlamak için delikli cıvataları eşit ve dönüşümlü olarak sıkın.
5. Membran kapağındaki sabit patlama somununu sıkın ve delikli cıvatayı vidalamayın.
6. Bağlantı parçalarını takın ve besleme hattını üst membran kapağına bağlayın.
7. Yukarıdaki adımlar tamamlandıktan sonra doğrulamak için aşağıdaki yöntemleri uygulayın:
1) Hava besleme hattından membran hava haznesi 500KP hava besleme basıncına geçirilir ve membran çevresinde hava kaçağı olup olmadığını kontrol etmek için sabunlu su kullanılır.
2) Uygulamanın tam strok aralığında esnek olup olmadığını kontrol edin (aktüatörün kendisine atıfta bulunarak).
Giriiş:
Pnömatik valf ayar diyaframlarına kısaca "pnömatik valf diyaframları" denir.Pnömatik valf diyaframları genellikle kelebek şeklindedir ve yan duvarları kademeli olarak silindirden pistona doğru çekilir.Her iki yöndeki basınca dayanacak şekilde çift katmanlı olarak tasarlanabilmektedir.Geniş kıvrımı ve konik yan duvarları nedeniyle yüksek basınçlara dayanma yeteneği sınırlıdır.Orta aralıktaki süreçte etkili basınç da değişecektir.
Pnömatik valf diyaframının hem pistonu hem de flanşı aynı yerde kalıplanmıştır.Bu tip diyaframın avantajı manuel olarak dönmeye gerek olmamasıdır, bu da montaj süresini büyük ölçüde azaltır.Bu özellikle yüksek hacimli uygulamalarda önemlidir.Bu modelin dezavantajı, dökme salınım nedeniyle, yeniden tasarımın dahili elastik sertliğin yanı sıra strok sınır oranının da hesaba katılması gerekmesidir.Bu oranı arttırmak için ofset için bir ön evrişim diyaframı tasarlanabilir.Bu şekilde, piston tepesi ve flanş birbirine karşı etki edecek şekilde dökülerek ekstra strok kapasitesini salınımın bir tarafına aktarır.Bu, diyaframın montaj kolaylığını korurken daha uzun strok kapasitesine sahip olmasını sağlar.
Hızlı ayrıntılar:
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Endüstriyel mekanik silindir |
| öğe |
Çalışma alanı |
boyut | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Gözeneksiz | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Gözeneksiz | Gözeneksiz | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8,5 | ||
