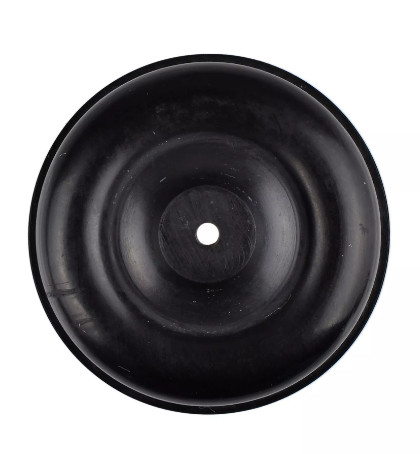

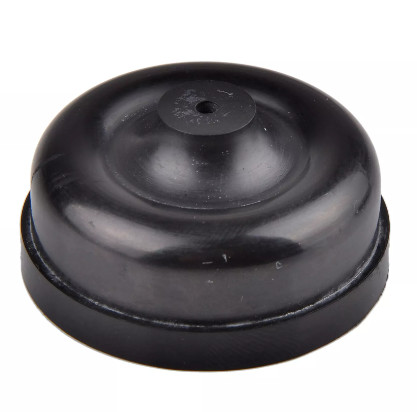

110-003SAK Silver Bullet Vana için Diyafram
Ürüne genel bakış:
Pnömatik valf diyaframı, pnömatik aktüatörün önemli bir parçasıdır.Genellikle kelebek şeklindedir ve yan duvarı silindirden pistona kadar uzanır.Her iki yönde de baskı alacak şekilde çift katlı olarak tasarlanmıştır.Yüksek basınçlara dayanma kabiliyeti, geniş çevresel ve asimptotik önyargı yan duvarı nedeniyle sınırlıdır.Etkili basınç strok sırasında buna göre değişecektir.
Özellikler: Eşsiz işleme teknolojisi ve malzeme seçimi, yalnızca malzeme özelliklerini korumakla kalmaz, aynı zamanda hizmet ömrünü etkin bir şekilde sağlar.
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Hizmet Ömrü | ≥1000000 kez |
| Kullanım Senaryosu |
Endüstriyel mekanik silindir |
Malzeme detayları:
Pnömatik diyafram için yaygın olarak kullanılan malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci) üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
Pnömatik diyafram kontrol valfi, dairesel diyafram şeklinde elastik duyarlı bir elemandır.Diyaframın iki tarafı farklı basınçlara (veya kuvvetlere) maruz kaldığında, diyafram gerinim basıncın düşük olduğu tarafa doğru hareket eder.Merkezi, basınç farkıyla belirli bir ilişkisi olan bir yer değiştirme üretir.
Pnömatik kontrol valfinin diyafram parametreleri:
Çap: 5-1500mm
Malzeme: Nitril kauçuk doğal kauçuk
Sıcaklık Direnci: -35° C ila 300° C
Çekme mukavemeti: 0,1 ila 15Mpa arasında değişen
| Öğe |
Çalışma alanı |
Boyut | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | gözeneksiz | gözeneksiz | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| Ö2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | Oring φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ring φ8,5 | ||
