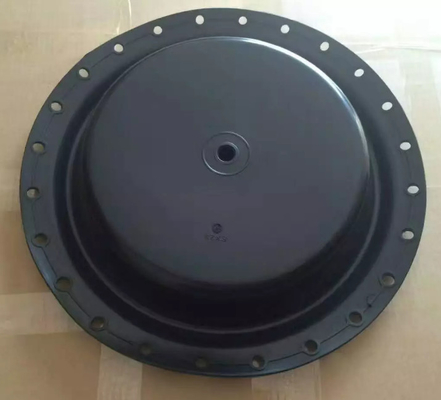

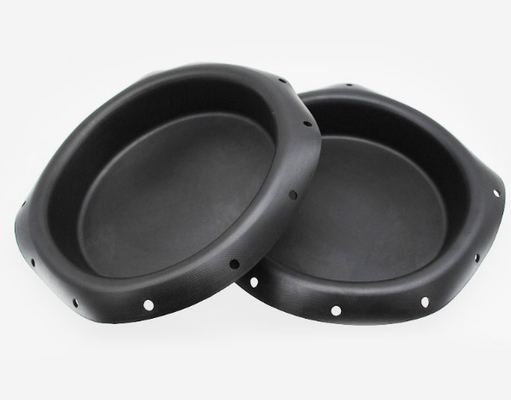

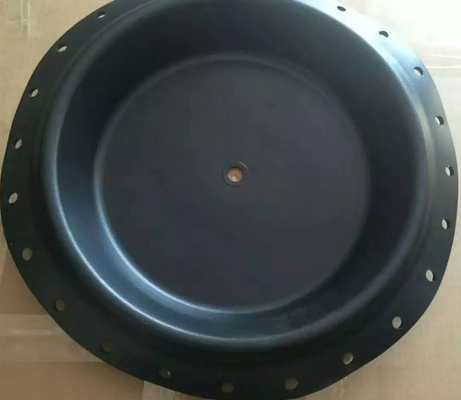

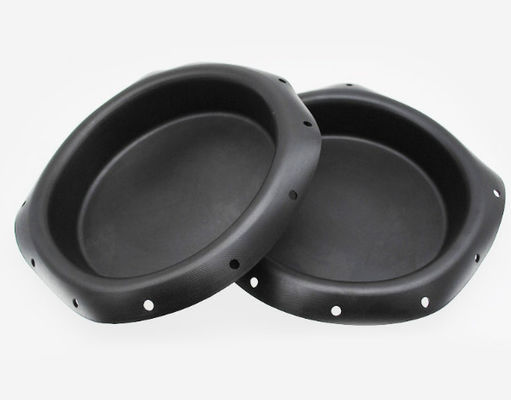

Darbe Valfi Uydurma Havalı Fren Kauçuk Diyafram NBR NR CR FR Malzeme OEM ODM
Pnömatik kontrol valfinin diyaframı, pnömatik kontrol valfinin önemli bir bileşenidir.
Son zamanlarda, birçok netizen, pnömatik kontrol valfinin diyaframındaki hasarın nedeninin bilinmediği şeklinde yanıt verdi.İşte bir giriş:
Pnömatik kontrol vanasının diyaframının yırtılmasının ana nedenleri şunlardır:
(1) Hava kaynağında çok fazla nem var.Hava kaynağındaki nem, yağ, toz vb. nedeniyle amplifikatörün tıkanması nedeniyle, pnömatik diyafram kontrol valfinin konumlandırıcısı normal çalışamaz ve diyaframın yırtılmasına neden olur.
(2) Hava kaynağı basıncı yüksektir.Hava filtresi basınç düşürme vanasının kalite sorunu nedeniyle, basınç düzenleme işlevi gerçekleştirilemez ve hava kaynağı basıncı 140KPa±5KPa'da kontrol edilemez, bu da hava kaynağı basıncını çok büyük yapar ve diyafram üzerinde etkiye neden olur. pnömatik film ayar valfi.
Hızlı ayrıntılar:
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Hizmet Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Endüstriyel mekanik silindir |
Pnömatik kontrol valfinin makarasının arızalanmasının ana nedenleri şunlardır:
(1) Sızdırmazlık halkası eskimektedir.Valfin kalitesinden dolayı sızdırmazlık halkası ciddi şekilde eskimiştir, bu da pnömatik diyafram kontrol valfinin valf yuvasına (çekirdek) ortam tarafından kolayca nüfuz etmesine neden olur.
(2) Katran lekeleri yapıştırılır ve bloke edilir.Gaz, katran ve su gibi safsızlıklar içerdiğinden, borunun iç duvarında bağlanması ve birikmesi kolaydır ve valf çipi kok ve kireçtir, bu da pnömatik membran kontrol valfini çalışamaz hale getirir.
Pnömatik kontrol vanasının diyaframının kolay yırtılması sorununun çözümü:
(3) Aletin gaz kaynağının temiz ve kuru olduğundan emin olun.
(4) Hava filtresi basınç düşürme valfini değiştirin.
(5) Hava kaynağı basıncını 140KPa±5KPa'ya ayarlayın.
Pnömatik valf ayar diyaframları basitçe "pnömatik valf diyaframları" olarak adlandırılır.Pnömatik valf diyaframları genellikle kelebek şeklindedir ve yan duvarları kademeli olarak silindirden pistona çekilir.Her iki yöndeki basınca dayanacak şekilde çift katmanlı olarak tasarlanabilir.Geniş kıvrımı ve konik yan duvarları nedeniyle yüksek basınçlara dayanma kabiliyeti sınırlıdır.Etkili basınç, orta menzil işlemi sırasında da değişecektir.

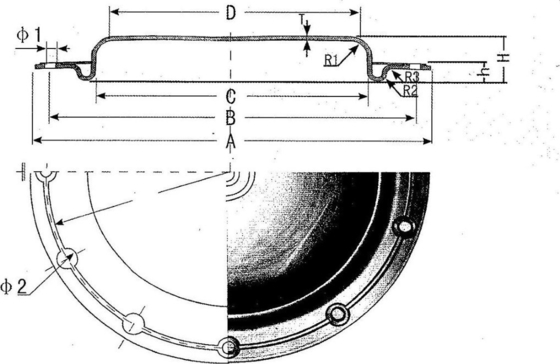

Özellikler:
| öğe |
Çalışma alanı |
boyut | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | gözeneksiz | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | gözeneksiz | gözeneksiz | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
