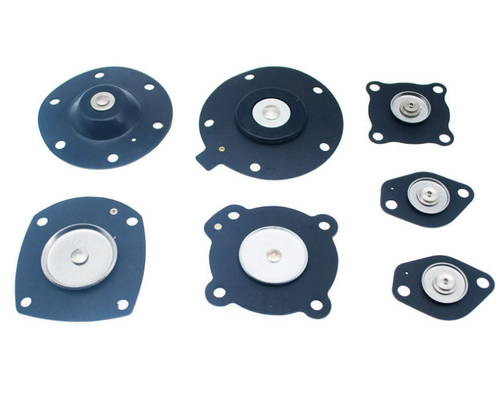

Özelleştirilmiş Gaz Basıncı Düzenleme Tesisatı EPDM CR FKM Döner Diyaframlı Vana Kauçuk Diyafram
EPDM CR FKM Döner DiyaframGiriş:
Dönen diyafram serbest durumda silindir şapka şeklindedir.CR Döner Diyafram ipek kumaşlı kauçuktan yapılmıştır.Üst orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üst ve alt kısımda O-halka kenarları bulunabilir.Veya alt kenar etrafına sabitleme delikleri şeklinde.
(1) Diyaframın köşelerinde düz kenarlar ve köşeler bulunmamalı, katlama sonrası kolay kırılmayı ve vulkanizasyon sırasında tutkal kaybını önlemek için yaylar yapılmalıdır.Manşonun iç duvarı ile uç yüzün kesişimi de keskin köşelerden kaçınmak için yay açılarıyla dökülmelidir.parça.
(2) Diyafram malzemesi: doğal gaz ve LPG için nitril kauçuk, gaz için ise klorohidrin kauçuk kullanılır.
(3) Diyaframda elastik bir polyester kumaş ara tabakası bulunmaktadır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir tarafta örgü kumaşın deseni belli belirsiz görülebiliyor, diğer tarafta ise pürüzsüz bir yüzey var.Pürüzsüz yüzeyin gazın basınç yüzeyi olması gerekmektedir.Bu nedenle, ileri yönde monte edilen diyafram için, diyaframın iç yüzeyinde pürüzsüz yüzey bulunur ve ters yönde monte edilen diyaframın pürüzsüz yüzeyi dış yüzeydedir; bu, sızıntıyı önleyebilir ve basınç dayanımını artırabilir. diyaframın.
EPDM CR FKM Döner DiyaframMalzeme detayları:
Şu anda, döner diyafram için yaygın olarak kullanılan malzemeler şunlardır: doğal kauçuk (NR), nitril bütadien kauçuk (NBR), iki malzemenin performansı çoğu endüstriyel ortamın ihtiyaçlarını karşılayabilir.Özel endüstriyel ortamlarda (yüksek sıcaklık direnci, asit ve alkali direnci), üretim için EPDM, flor kauçuk (FKM), neopren kauçuk (CR) kullanılabilir, ancak maliyeti nispeten yüksektir.
(1) Diyafram malzemesi: doğal gaz ve LPG için nitril kauçuk seçilebilir ve gaz için klorohidrin kauçuk kullanılabilir.
(2) Diyaframın içinde elastik bir polyester kumaş ara tabakası bulunmaktadır.Diyaframın iç ve dış yüzeylerini dikkatlice gözlemleyin.Bir tarafta örgü kumaşın dokusu belli belirsiz görülebiliyor, diğer taraf ise pürüzsüz.Pürüzsüz tarafın gazın basınç yüzeyi olması gerekir.Bu nedenle, ileri yönde monte edilen diyafram için, diyaframın iç yüzeyinde pürüzsüz yüzey bulunur ve ters yönde monte edilen diyaframın pürüzsüz yüzeyi dış yüzeydedir; bu, sızıntıyı önleyebilir ve basınç dayanımını artırabilir. diyaframın.
| Ürün Malzemeleri |
NBR,NR |
| Çalışma sıcaklığı |
-20°C~80°C |
| Servis Ömrü |
≥1000000 kez |
| Kullanım Senaryosu |
Gaz basınç regülatörü |
EPDM CR FKM Döner DiyaframÖzellikler:
| Döner Diyafram |
Modeli |
Dış çap (mm)
|
İç çap (mm)
|
Taban çapı (mm) |
Yükseklik(mm) |
Kalınlık(mm) |
Basınç |
| GMA-20 |
38 |
22 |
17 |
21 |
0,6 |
0.1-1MPa |
| GMA-201 |
45 |
40 |
33 |
28 |
0,7 |
0.1-1MPa |
| GMA-202 |
49 |
37 |
26 |
22 |
0,7 |
0.1-1MPa |
| GMA-21S |
61 |
50 |
39 |
29 |
0,7 |
0.1-1MPa |
| GMA-21 |
63 |
53 |
43 |
33 |
0,7 |
0.1-1MPa |
| GMA-22 |
65 |
50 |
45 |
51 |
0,7 |
0.1-1MPa |
| GMA-23 |
80 |
72 |
55 |
35 |
0,7 |
0.1-1MPa |
| GMA-24 |
94 |
74 |
64 |
45 |
0,7 |
0.1-1MPa |
| GMA-31 |
96 |
90 |
79 |
90 |
0,8 |
0.1-1MPa |
| GMA-301 |
98 |
80 |
70 |
34 |
1.5 |
0.1-1MPa |
| GMA-311 |
120 |
102 |
94 |
60 |
0,8 |
0.1-1MPa |
| GMA-32 |
140 |
93.2 |
83.2 |
56 |
1 |
0.1-1MPa |
| GMA-33 |
184 |
167 |
155 |
80 |
1 |
0.1-1MPa |
| GMA-34 |
216 |
170 |
142 |
40 |
1.1 |
0.1-1MPa |
| GMA-SMI |
118 |
108 |
100 |
72 |
0,9 |
0.1-1MPa |
| GMA-SM2 |
95 |
87 |
80 |
90 |
0,9 |
0.1-1MPa |
| GMA-ST |
155 |
137 |
110 |
128 |
0,8 |
0.1-1MPa |
Servisimiz:
1. Ambalaj nötr ambalaj veya özelleştirilmiş ambalajdır.
2. Size 24 saat içinde cevap vereceğiz.
3. Ayrıca size iyi bir satış sonrası hizmet sunacağız.
4. OEM veya ODM siparişleri memnuniyetle karşılanır.
5. Deneme siparişleri kabul edilebilir.
6. Yüksek kalite ve fabrika fiyatı.
7.% 100 kaliteyi sağladı.
