Doğal Kauçuk Diyafram Kesme Havalı Fren Sistemi Havalı Fren Aktüatörü Kauçuk Diyafram
Havalı Fren Ayar Elemanı Kauçuk Diyafram Ürüne Genel Bakış:

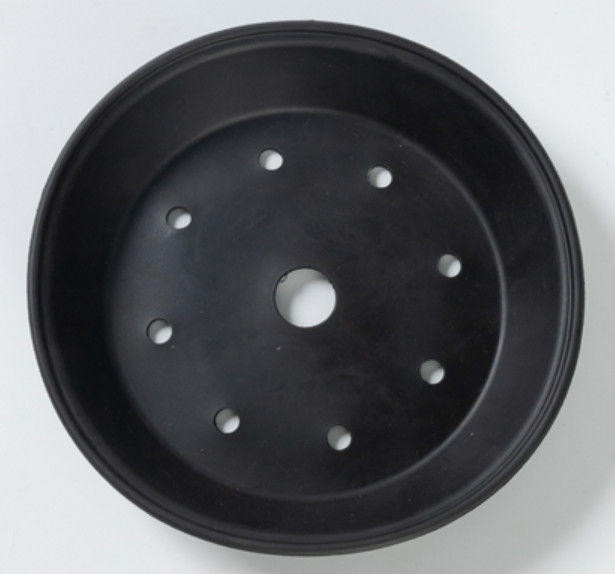

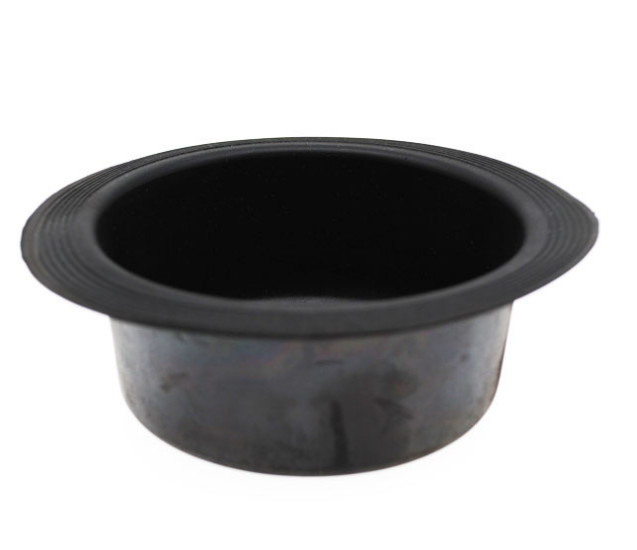

Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üstteki orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve kapatmak için üst ve alt kısım 0 tipi kenar değiştiriciyle veya alt çevre montaj deliğiyle donatılabilir.
Kauçuk diyafram esas olarak, kontrol cihazı tarafından verilen kontrol sinyalini (DC4~20mA veya 1-5V) çıkışını (akıllı) elektrikli valf konumlandırıcı ve pnömatik aracılığıyla valf gövdesinin doğrusal yer değiştirmesine dönüştürebilen pnömatik film aktüatöründe kullanılır. film aktüatörüVeya valf mili açısal yer değiştirme aksesuarları.
| Ürün Malzemeleri | NBR, NR, vb. |
| Çalışma sıcaklığı | -20°C~80°C |
| Servis Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Gaz basınç regülatörü |
Havalı Fren Ayar Elemanı Kauçuk Diyafram Giriş:
Bazı orta ve düşük basınç regülatörlerinin tasarımında, dengesiz basınç ayar valfi diski problemini çözmek ve basınç regülatörünün performansını artırmak için genellikle bir denge diyaframı takma yöntemi kullanılır.Dengeleme diyaframı takıldığında regülatörün giriş basıncı ile çıkış basıncı arasındaki fark basıncı artırılabilir.Regülatör sektöründe kullanım açısından denge diyaframı olarak anılırken, kauçuk, enstrüman, makine ve diğer endüstrilerde döner diyafram olarak anılır.
Dönen diyafram serbest durumda silindir şapka şeklindedir.İpek kumaşlı kauçuktan yapılmıştır.Üst orta delik valf gövdesini takmak için kullanılır.Takmak, sabitlemek ve mühürlemek için üst ve alt kısımda O-halka kenarları bulunabilir.Veya alt kenar etrafına sabitleme delikleri şeklinde.
Havalı Fren Ayar Elemanı Kauçuk Diyafram Özellikleri:
| Döner Diyafram | Modeli |
Dış çap (mm) |
İç çap (mm) |
Taban çapı (mm) | Yükseklik(mm) | Kalınlık(mm) | Basınç |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Servisimiz:
1. Ambalaj nötr ambalaj veya özelleştirilmiş ambalajdır.
2. Size 24 saat içinde cevap vereceğiz.
3. Ayrıca size iyi bir satış sonrası hizmet sunacağız.
4. OEM veya ODM siparişleri memnuniyetle karşılanır.
5. Deneme siparişleri kabul edilebilir.
6. Yüksek kalite ve fabrika fiyatı.
7.% 100 kaliteyi sağladı.
