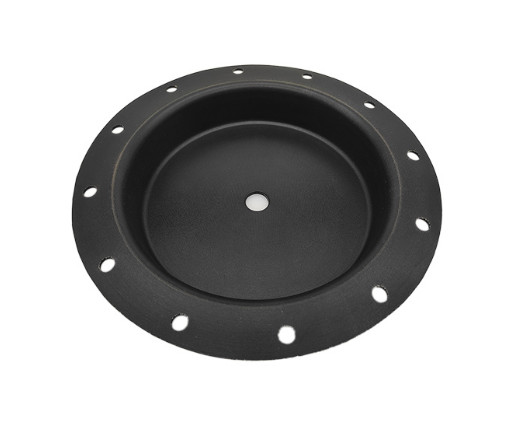

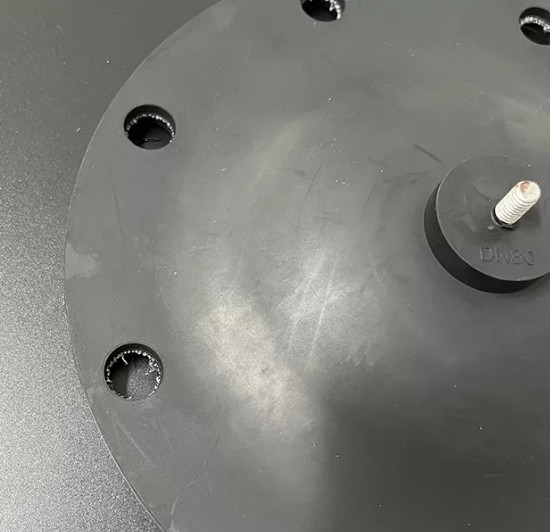

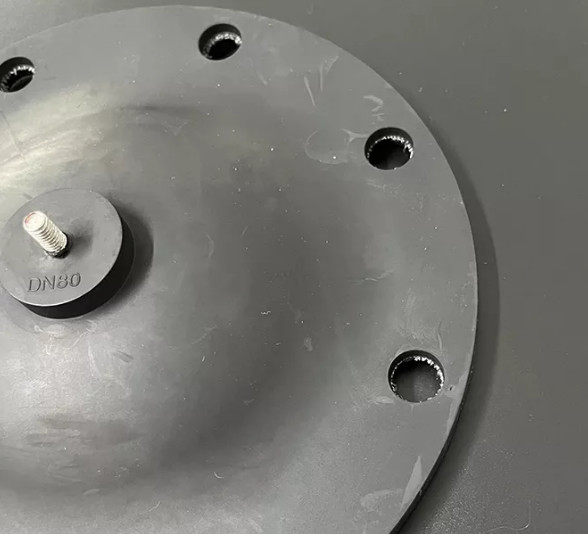

Kendinden Tahrikli Pnömatik Valf Diyafram Valf Contası
Ürüne genel bakış:
Pnömatik valf diyaframı, pnömatik aktüatörün önemli bir parçasıdır.Genellikle kelebek şeklindedir ve yan duvarı silindirden pistona kadar uzanır.Her iki yönde de baskı alacak şekilde çift katlı olarak tasarlanmıştır.Yüksek basınçlara dayanma kabiliyeti, geniş çevresel ve asimptotik önyargı yan duvarı nedeniyle sınırlıdır.Etkili basınç strok sırasında buna göre değişecektir.
Özellikler:Eşsiz işleme teknolojisi ve malzeme seçimi, yalnızca malzeme özelliklerini korumakla kalmaz, aynı zamanda hizmet ömrünü etkin bir şekilde sağlar.
Hızlı ayrıntılar:
1. Ürün Malzemeleri: NBR, NR, CR, FR
2. Çalışma Sıcaklığı: -20℃~80℃
3. Hizmet Ömrü: ≥1000000 kez
4. Kullanım Senaryosu: Endüstriyel mekanik silindir
5. Ürün özellikleri: güçlü sızdırmazlık, yaşlanma direnci, yırtılma direnci, aşınma direnci, uzun hizmet ömrü, iyi esneklik
6. Menşe Yeri: Hebei, Çin
7. Ürün adı: Pnömatik diyaframlı pompa diyaframı, pnömatik valf diyaframı, pnömatik diyafram
| Ürün Malzemeleri | NBR,NR |
| Çalışma sıcaklığı | -20°C~80°C |
| Hizmet Ömrü | ≥1000000 kez |
| Kullanım Senaryosu | Endüstriyel mekanik silindir |
Pnömatik kontrol valfinin diyafram parametreleri:
Çap: 5-1500mm
Malzeme: Nitril kauçuk, doğal kauçuk
Sıcaklık Direnci: -35° C ila 300° C
Çekme mukavemeti: 0,1 ila 15Mpa arasında değişen
Giriiş:
Diyafram, hava kaynağı normal olduğunda pnömatik diyafram aktüatörün önemli bir bileşenidir.Aktüatör hareket etmiyorsa, diyaframın bozuk olup olmadığını veya doğru takılmadığını düşünmelisiniz.Metal temas yüzeyinin yüzeyinde keskin köşeler veya çapaklar gibi kusurlar olduğunda diyafram delinir ve diyafram sızıntı yapmamalıdır, diyafram çok uzun süre kullanılmış ve malzeme kalitesi de kullanımı etkileyecektir. .Montajdan önce, parçalarda darbe, hasar, deformasyon, soyulma boyası veya diğer anormal durumlar olup olmadığını kontrol edin ve kusurluysa değiştirin.Değiştirilen parçalar kullanılmadan önce incelenmeli ve kalifiye edilmeli ve kayıtları tutulmalıdır.
| Öğe |
Çalışma alanı cm² |
Boyut | |||||||||||
| A | B | C | D | H | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8,5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | gözeneksiz | gözeneksiz | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8,5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-ringφ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ringφ8,5 | ||
